Módulo Optoacoplador PC817 EL817

(4 avaliações de clientes)

Módulo optoacoplador para trazer mais segurança e muitio mais praticidade para seus circuitos.

R$16,75

Simulação de frete


Para que serve o Optoacoplador?

O módulo optoacoplador é um circuito integrado que pode proteger o circuito em que ele é instalado de forma que mesmo no cenário de uma grande descarga elétrica, a carga não passará para o circuito.

Isso porque o optoacoplador, possui um LED infravermelho interno de um lado e um fototransistor do outro. Sendo assim, quando um sinal chega no led ele o acende e o fototransistor percebe essa luz.
Com isso a tensão que chega no led não passa para o fototransistor, algo muito útil no ambiente da impressão 3D por conta das placas normalmente estarem limitadas a 5V.

Sobre o modelo

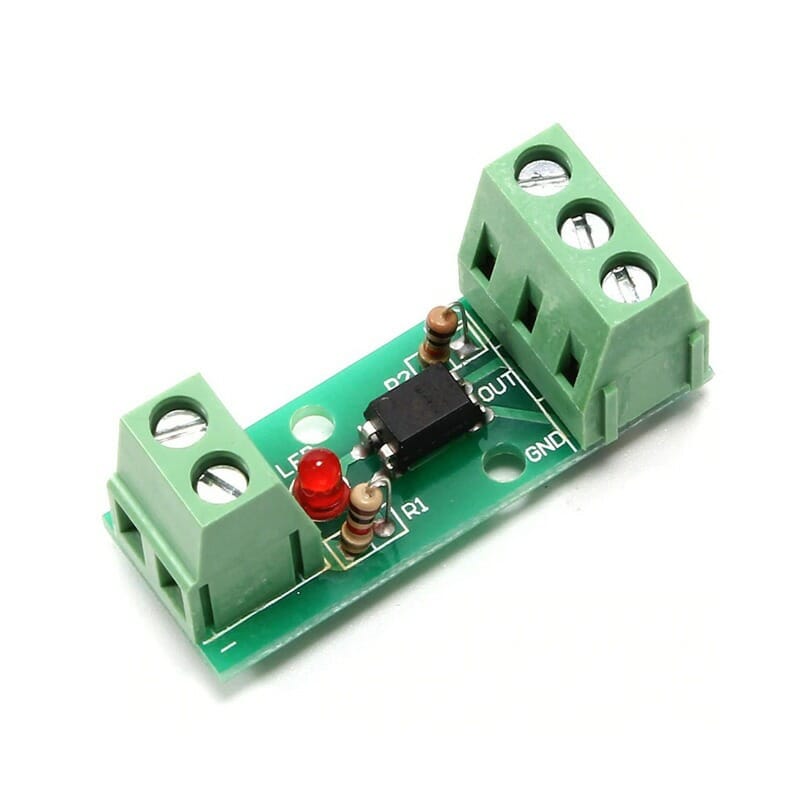

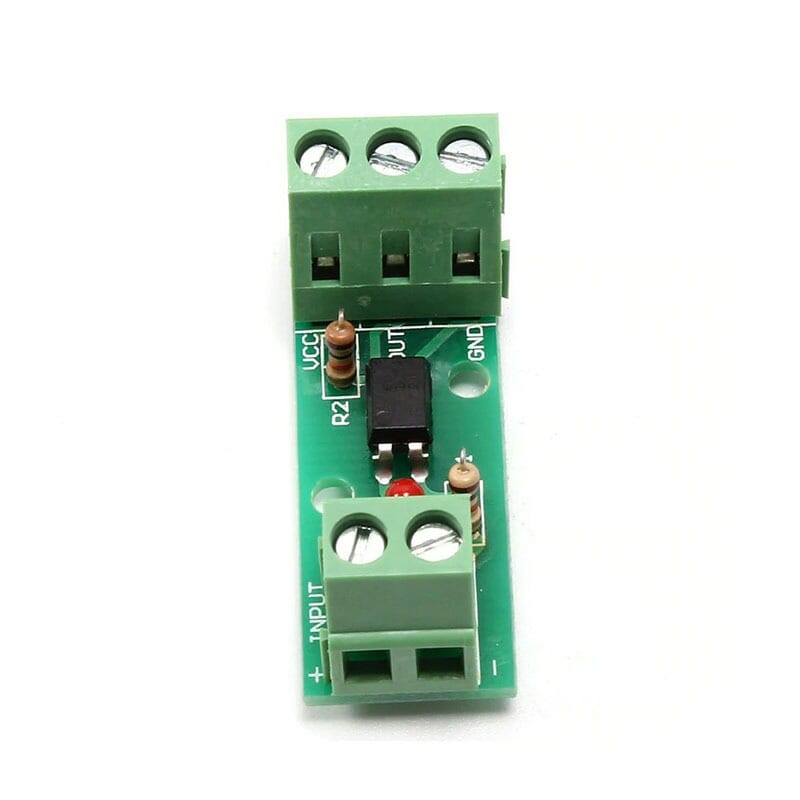

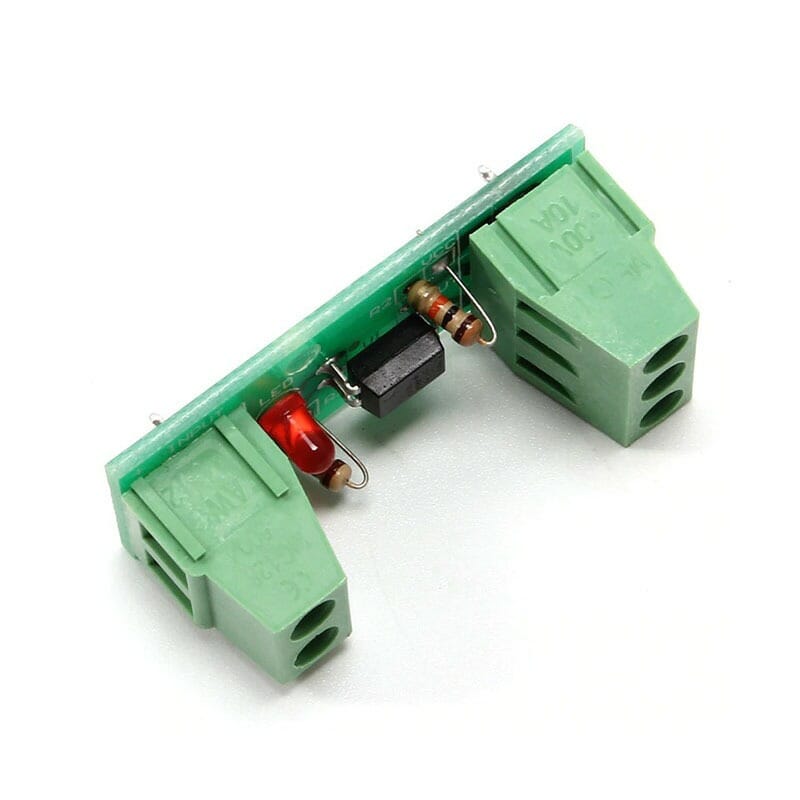

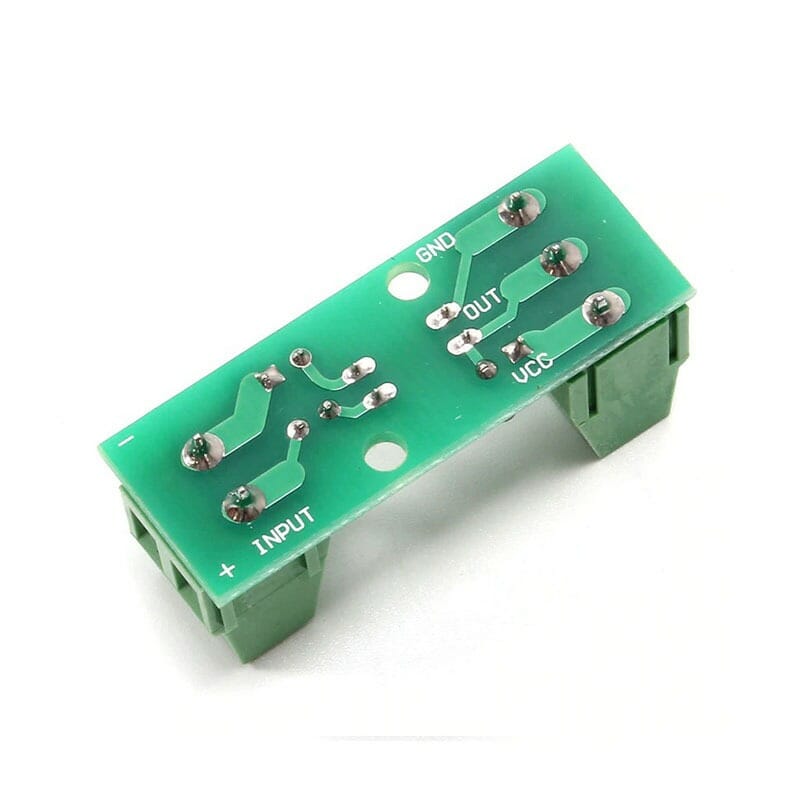

Esse modelo de optoacoplador vai um pouco além do simples circuito integrado PC817, ele já acompanha 2 resistores, um led indicador e 2 soquetes para conexões. Tudo isso trás muito mais segurança e praticidade a um baixo custo.

Uso do Optoacoplador na Impressão 3D

Na impressão 3D o optoacoplador é muito utilizado em conjunto com o sensor de nivelamento, pois os mesmos normalmente trabalham com tensões de 6-36V e essa tensão não pode chegar diretamente na placa.

Instalação Optoacoplador

A instalação vai depender do item que usará em conjunto com o optoacoplador.

Sensor indutivo

No caso do sensor indutivo a tensão da fonte(6-36V) entra em um dos terminais junto com o fio positivo do sensor e no outro terminal entra o fio de sinal, enquanto o fio negativo do sensor vai à fonte.

Nos 3 terminais de saída você precisará verificar a pinagem do conector do sensor de fim de curso do eixo Z da sua placa para que coincida com as entradas do optoacoplador.

instalação sensor indutivo

Cor: Verde


Corrente de entrada: 50ma (max)


Corrente de funcionamento: mais de 1ma


Corrente máxima de saída: 50ma (quando a tensão de entrada está dentro da faixa de 15-20ma)


Temperatura de funcionamento: -55 celsius-110 celsius


Freqüência de sinal máxima: 80 khz


Acompanha: 1 x optoacoplador
