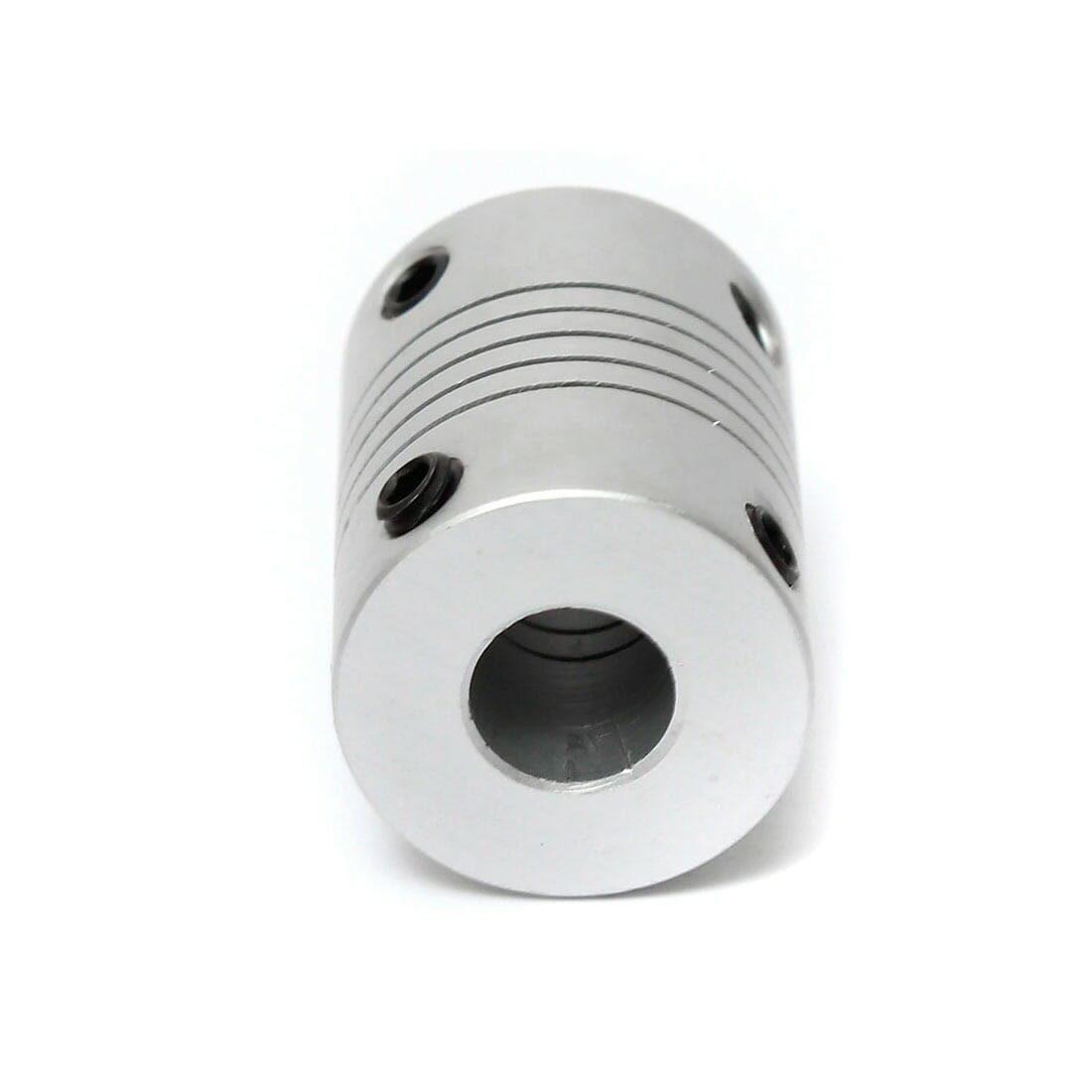

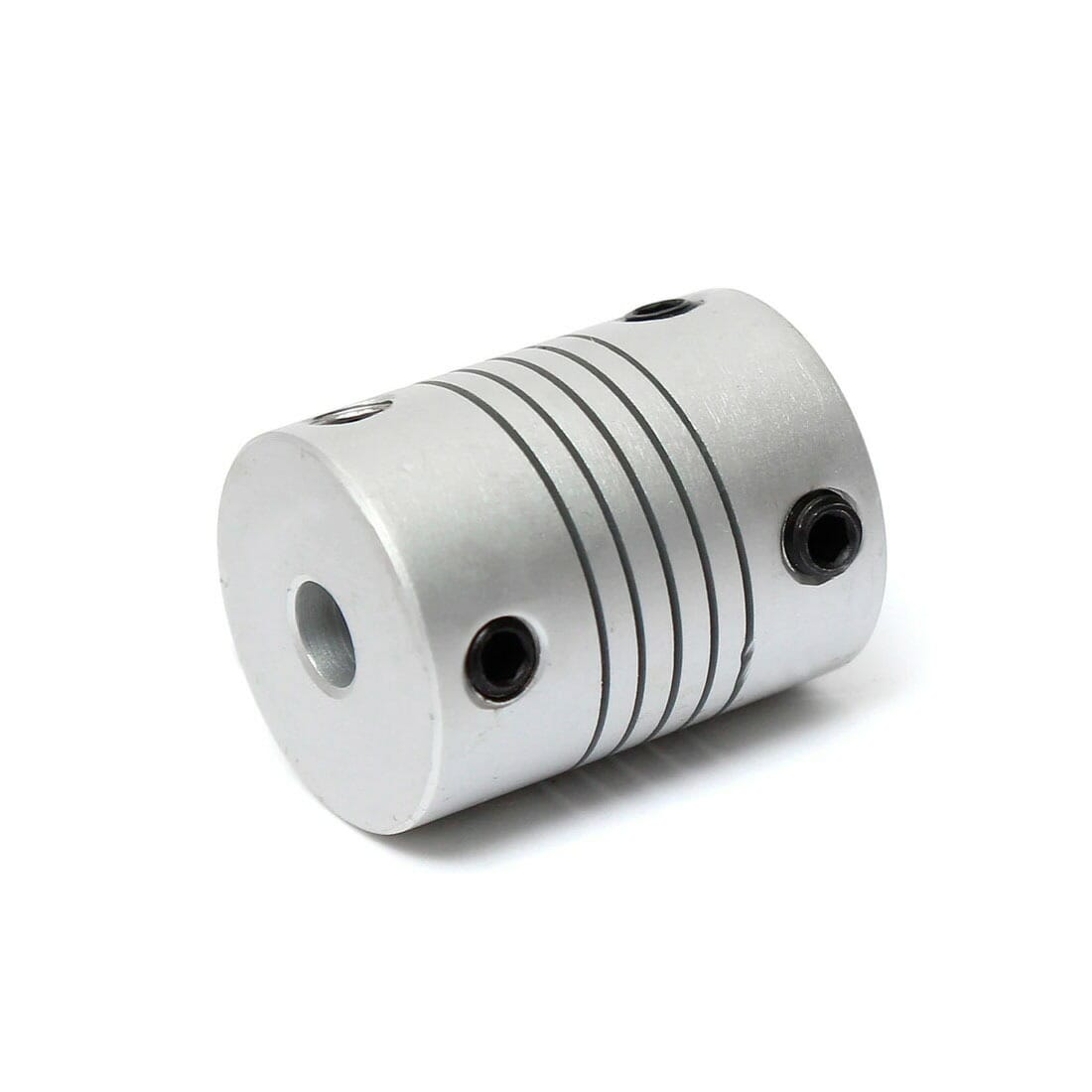

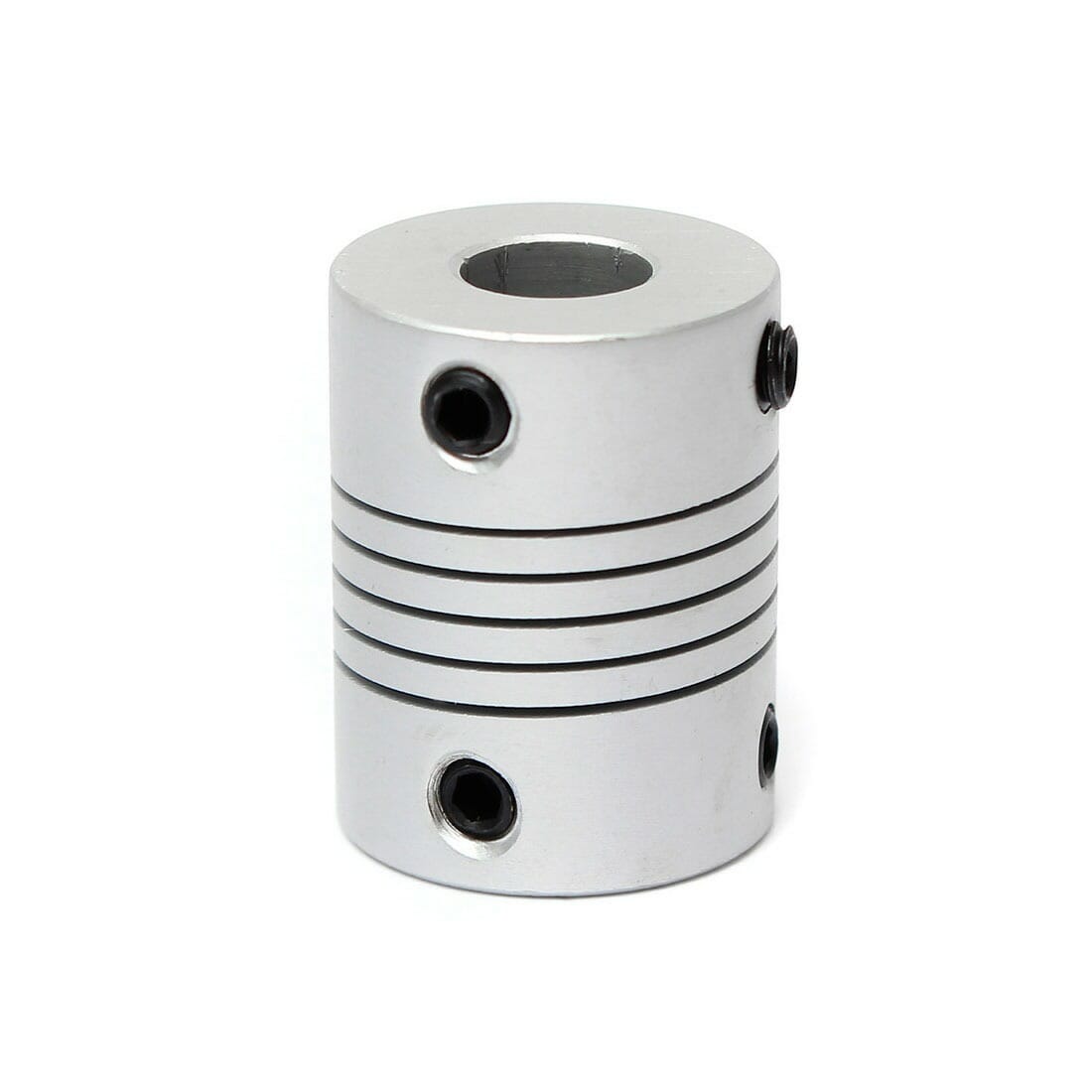

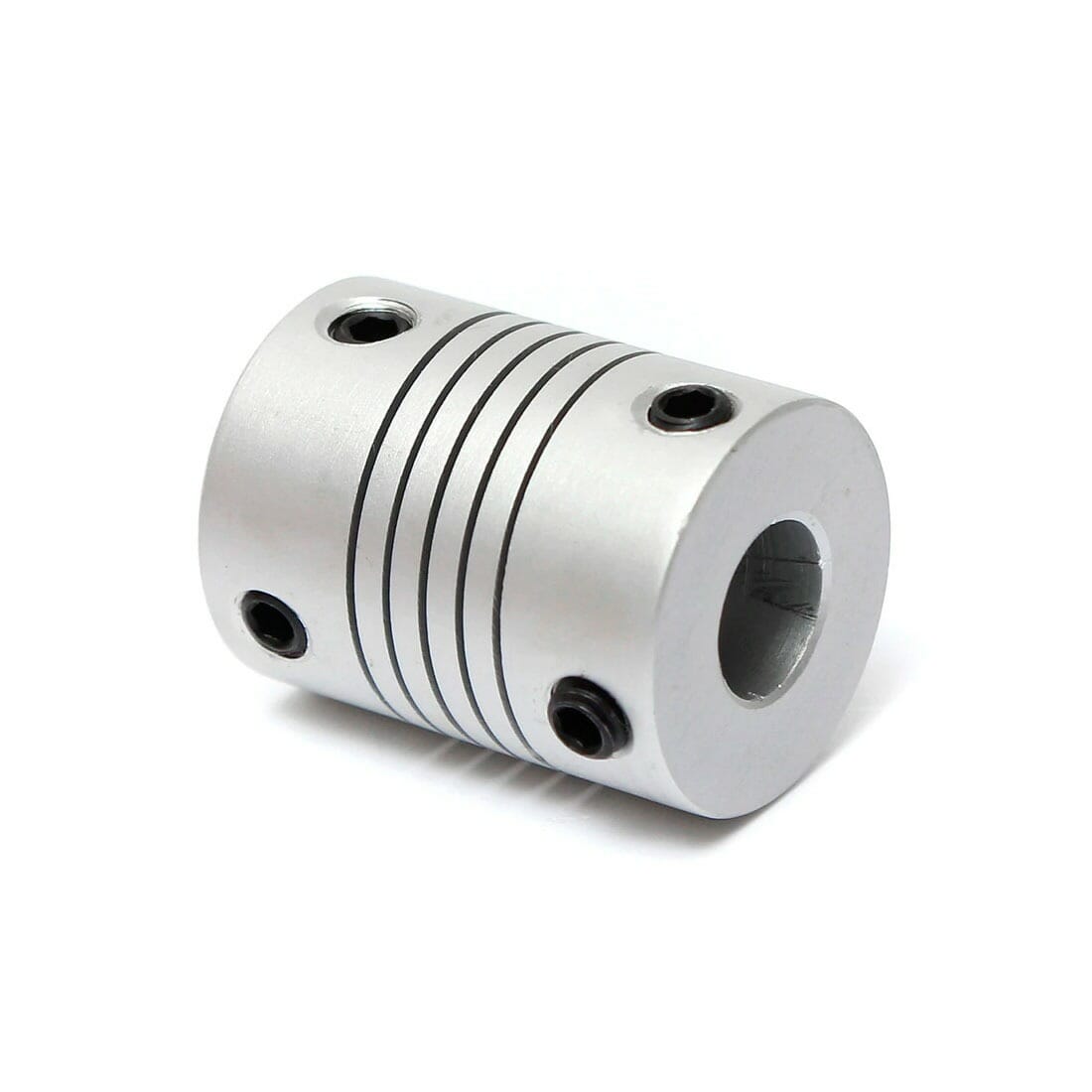

Acoplador Flexível 5*8mm

Sobre o Acoplador Flexível

Os acoplador flexível para motor de passo conecta o motor de passo às hastes verticais. Com isso os movimento do motor de passo passam para as hastes e então a impressora se move para cima ou para baixo.

Uma peça muito simples mas que se não dada sua merecida atenção poderá provocar erros como o “Z Wooble“.

A função flexível é usada nos mais diversos tipos de impressora 3D, isso porque ela contribui para evitar diversos erros de impressão 3D.

Cada lado desse acoplador flexível possui orifícios de diferentes proporções, tornando-o então útil para unir duas hastes de diâmetros diferentes. Ex. Motor de passo e barra roscada.

• Parte superior – possui um orifício de 8mm, ideal para ser usado com barras roscadas ou qualquer outra barra com 8mm de diâmetro.
• Parte inferior – possui um orifício de 5mm, ideal para ser usado com motores passo.

O modelo acompanha 4 mini parafusos para fixação nas hastes. Sendo dois parafusos para cada haste, permitindo então ótima aderência que não perderá nenhum durante as rotações do motor.

5×8 – Ambos os lados com entrada de 5mm de diâmetro. Comumente usado para conectar as hastes do motor de passo tradicional(5mm) com a haste roscada do eixo Z(8mm).

Como instalar o Acoplador Flexível?

A instalação é muito simples, basta colocar as hastes que serão usadas dentro do acoplador e então apertar os mini parafusos. Apesar da fácil instalação, deve se ficar atento até onde as hastes podem entrar no acoplador.a

Dicas para uma boa instalação

Caso não sejam inseridas dentro de uma certa margem o efeito do acoplador flexível se perderá. Segue abaixo uma imagem da correta instalação.

Ou seja o acoplador deverá ficar com a região central vazia para que não perca suas propriedades flexíveis que contribuem para uma melhor impressão.

Outro fator a qual se deve ficar atento é o alinhamento, se o motor e a haste não estiverem perfeitamente alinhados, a rotação do motor aplicará força à haste e a empurrará para a direção x e y, causando então o famoso ‘z-wobble‘.

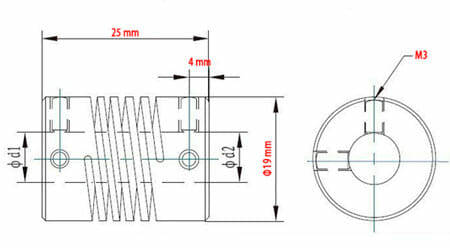

Material: Liga de Alumínio

Comprimento: 25mm

Diâmetro externo: 19mm

Diâmetro do furo 1: 8mm

Diâmetro do furo 2: 5mm

Impressoras Compatíveis: Qualquer uma que use acopladores nas hastes do eixo Z.

Acompanha: 1 x acoplador flexível 5*8
