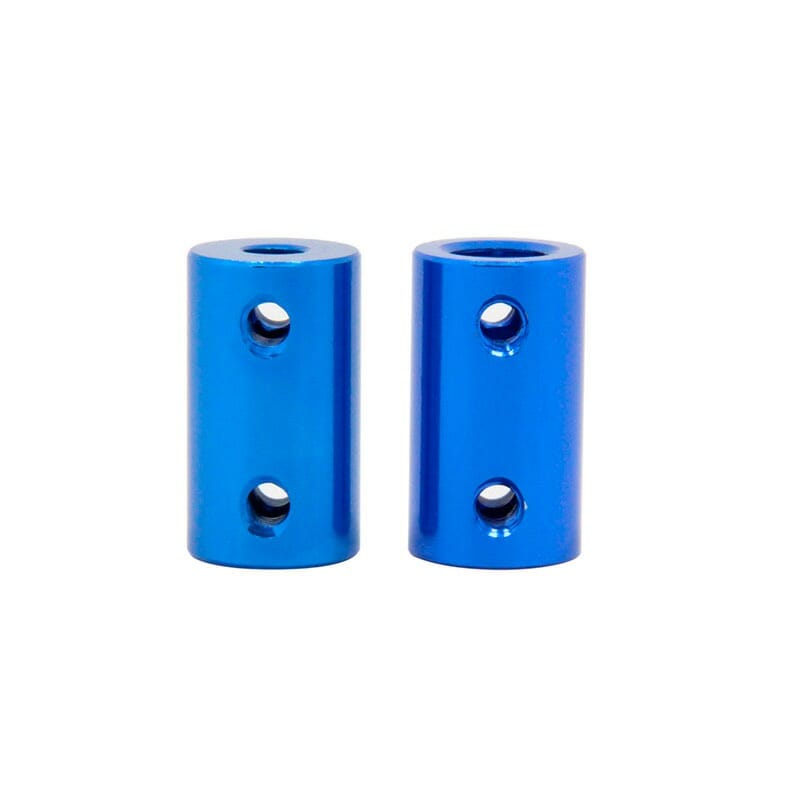

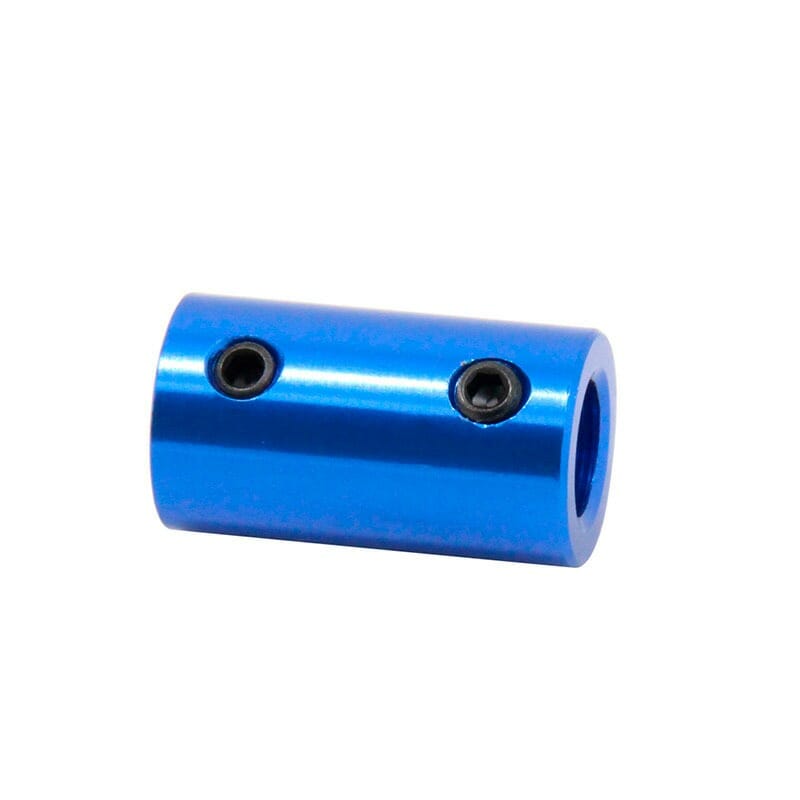

Acoplador Rígido para Motor de Passo / 5*8MM

Sobre o Acoplador Rígido

Os acoplador rígido para motor de passo e hastes conecta o motor de passo às hastes verticais. Com isso os movimento do motor de passo passam para as hastes e então a impressora se move para cima ou para baixo.

Uma peça muito simples mas que se não dada sua merecida atenção poderá provocar erros como o “Z Wooble“.

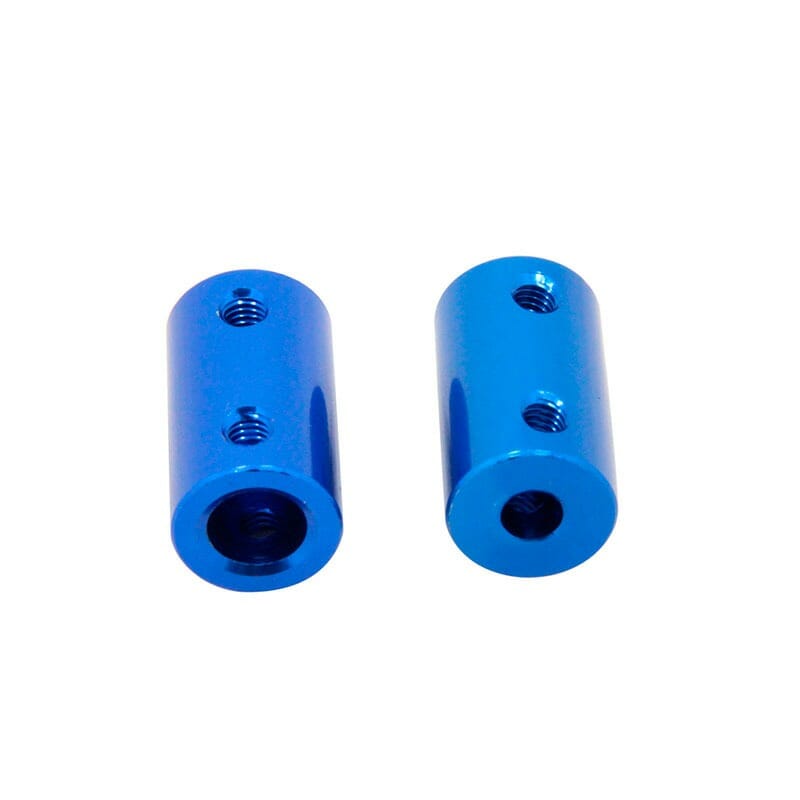

Cada lado desse acoplador rígido possui orifícios de diferentes proporções, tornando-o então útil para unir duas hastes de diâmetros diferentes. Ex. Motor de passo e barra roscada.

• Parte superior – possui um orifício de 8mm, ideal para ser usado com barras roscadas ou qualquer outra barra com 8mm de diâmetro.
• Parte inferior – possui um orifício de 5mm, ideal para ser usado com motores passo.

O modelo acompanha 4 mini parafusos(2 maiores e 2 menores) para fixação nas hastes. Sendo dois parafusos para cada haste, permitindo então ótima aderência que não perderá nenhum durante as rotações do motor.

Como instalar o Acoplador Rígido?

A instalação é muito simples, basta colocar as hastes que serão usadas dentro do acoplador e então apertar os mini parafusos. Apesar da fácil instalação, deve se ficar atento até onde as hastes podem entrar no acoplador.

Um fator ao qual se deve ficar atento é o alinhamento, se o motor e a haste não estiverem perfeitamente alinhados, a rotação do motor aplicará força à haste e a empurrará para a direção x e y, causando então o famoso ‘z-wobble‘.

Material: Alumínio

Cor: Azul

Comprimento: 25mm

Diâmetro externo: 14mm

Diâmetro do furo 1: 8mm

Diâmetro do furo 2: 5mm

Impressoras Compatíveis: Qualquer impressora que utilize fusos de 8mm e motores com hastes de 5mm.

Acompanha: 1 acoplador 5*8mm
