Sensor de Nivelamento Automático BLTouch - 3D Touch

Para que serve o BLTouch?

O BLTouch(3D Touch) é um sensor que automatiza o processo de nivelamento de mesa. Sendo assim, após feito sua instalação, você não mais precisará apertar e desapertar os parafusos da mesa para encontrar o nivelamento ideal.

Como Funciona

Ele faz a medição da distância entre o hotend e a mesa, e então ajusta a posição do hotend de forma que essa distância fique praticamente perfeita em todas as direções. Com isso obtém-se um resultado final para a peça que dificilmente seria obtida de forma manual.

Sobre o BLTouch

Existem vários tipos de niveladores automáticos no mercado e grande parte deles não conseguem trabalhar em diferentes superfícies.

O BLTouch toca na superfície para saber onde está sua posição em relação a superfície, com isso ele consegue  funcionar em todos tipos de superfícies. Ex. vidro, madeira, metal…

Vantagens do modelo

• Caso algo de errado, o sensor conta com um LED de segurança que será acesso na devida situação, garantindo então que não hajam maiores problemas.
• Essa versão do sensor, conta uma ponta de material flexível, permitindo que a ela não quebre ou arranhe a mesa durante as possíveis colisões.
• O cabo extensor que acompanha o produto, é uma peça que passa despercebida. Entretanto ela faz toda a diferença. Isso porque sem um fio extensor você não consegue alcançar as áreas mais distantes da impressora, como por exemplo a placa mãe.
• Usuários do sensor mediram na prática qual era o erro do desvio padrão e então, chegaram a um número de  0,03mm. Na prática isso tem suas implicações nas peças, entretanto é uma diferença praticamente imperceptível.

Intalação do 3D Touch

A instalação do varia de impressora para impressora e portanto sugerimos que procure pelo tutorial específico da instalação.

De forma geral, você basicamente vai precisar de:

• Imprimir o suporte onde ficará o sensor. Procure pelo nome da sua impressora no nosso “Guia de impressoras” e então procure pelo suporte na aba imprimíveis.
  Caso não encontre utilize o Thingverse.
• Instalar a IDE do Arduino ou o PlatformIO com VSCode.
• Fazer as devidas alterações do BLTouch no firmware da impressora.
• Conectar os fios nos locais apropriados da placa, para isso procure o esquema de ligação específico da sua placa.
• Fazer os ajustes finais de altura e salvar as modificações.

Cor: Branco translúcido

Desvio Padrão: 0,03mm

Tensão: 5V

Corrente: 15mA

Máxima Corrente: 300mA

Peso: 10g

Impressoras Compatíveis: Qualquer impressora FDM.

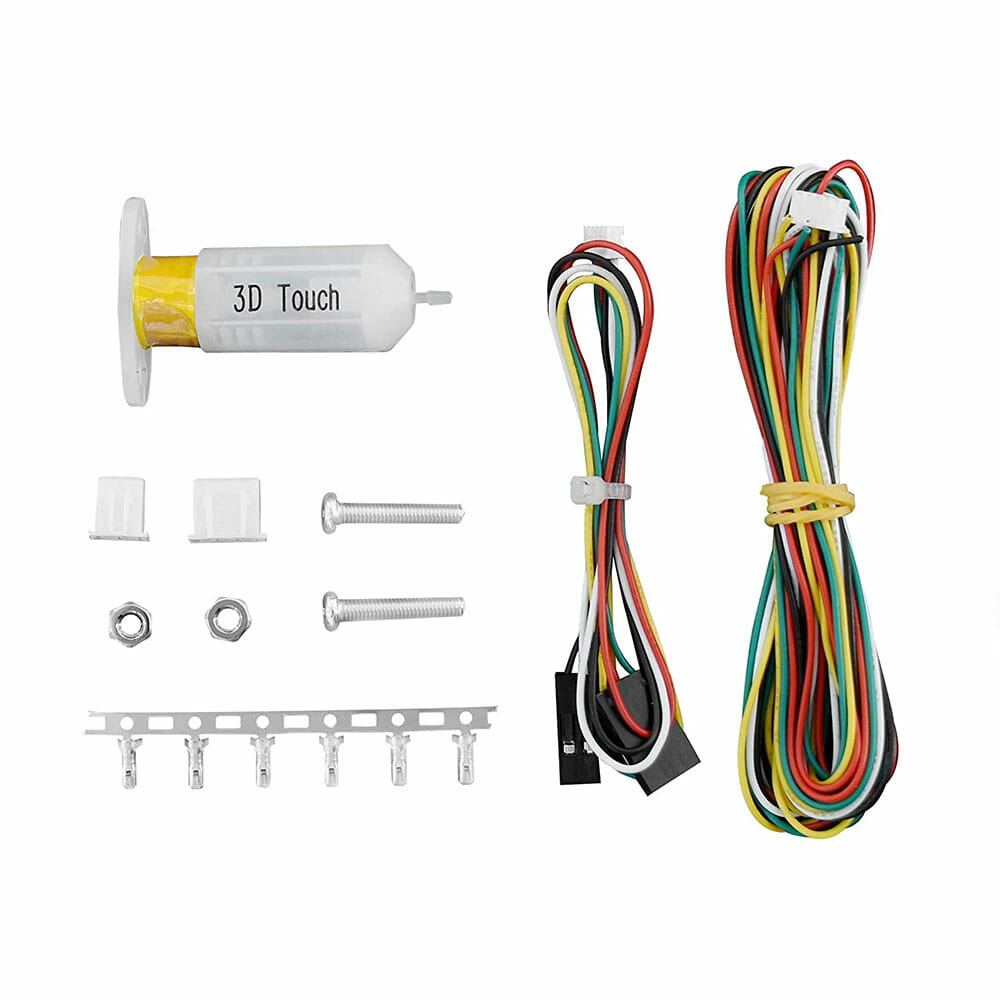

Acompanha: 1 x Caixa + 1 x BLTouch + 5 Pinos retos + 2 Parafusos, Porcas e Arruelas + Cabo extensor de 80 cm
