Cabo para Motor de Passo - Conector JST / Dupont (1 Metro)

Sobre o Cabo para Motor de Passo JST

Esse cabo faz a conexão entre o motor de passo e sua placa controladora. Esses dois tipos de conectores são os mais populares do mercado, certamente sua impressora usa algum desses dois tipos de conectores.

O conector JST XH2.54(6 pinos) é sempre presente nas conexões com os motores de passo. Entretanto, na conexão do com a placa alguns modelos se divergem, algumas utilizam o conector JST(4 pinos) e outras utilizam conexões como a Dupont(Ramps).

Posso usar para estender o comprimento da minha placa?

Sua grande extensão permite que a placa seja instalada bem distante da impressora. Muito útil para quem está por exemplo buscando adaptar a impressora para ser usada em um gabinete(enclosure) onde a eletrônica fica na parte de fora.

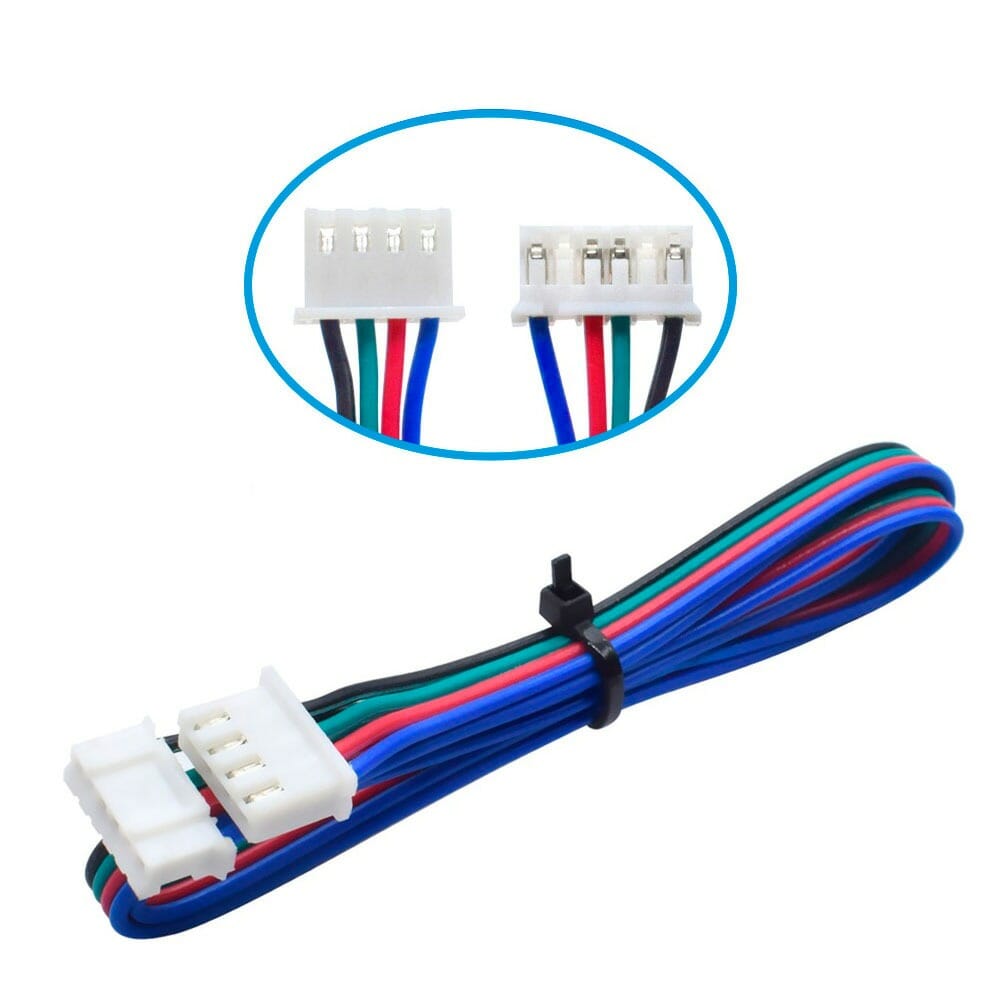

Conector JST(Branco)

Possui conectores pré-montados do tipo XH2.54, permitindo seu uso na maioria das impressoras 3D atuais.

Seu corpo é mais achatado, na grande maioria dos casos sua cor é branca e sempre possui travas de conexão.

Alguns exemplos de empresas que utilizam esse tipo de conector em suas placas:

• Anet
• Creality
• Tevo
• Zonestar
• Ultimaker
• Anycubic

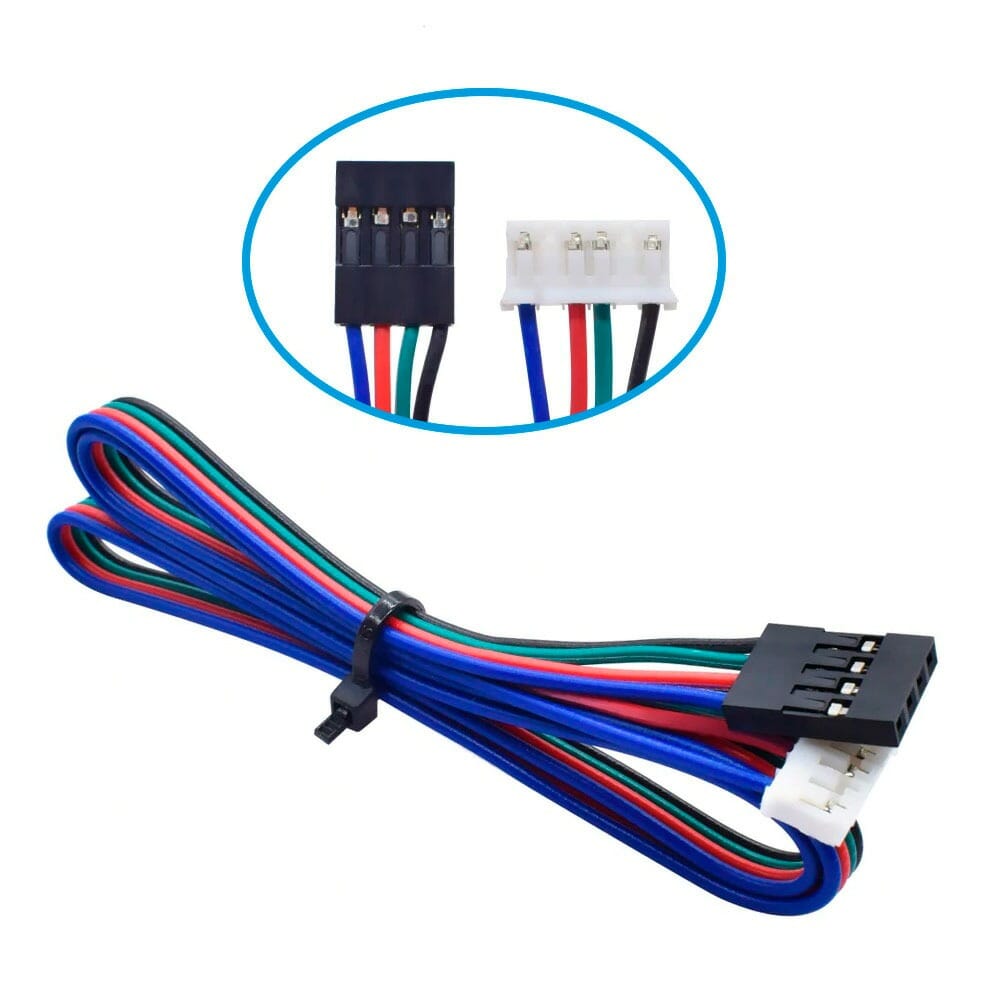

Conector Dupont(Preto)

Esse conector não é o tipo mais adotado pelas empresas de impressoras 3D, porém é utilizado na Ramps que é o modelo de placa mais popular do mercado hoje.

Seu corpo é mais alongado, sempre na cor preta e não possui travas de conexão, por isso seu manuseio é muito mais prático.

Instalação do Cabo para Motor de Passo

Importante: Lembre-se de verificar a posição correta dos fios, se estiver fazendo uma reposição por exemplo, repare na ordem de cor dos fios dos outros cabos de motores de passo. A ordem deve ser a mesma dos motores de antes.

Para mudar a ordem basta utilizar algo pontiagudo para remover o gancho que prende o fio ao conector e então trocar as posições.

JST/JST – O conector de 6 pinos(JST) vai no motor e o conector de 4 pinos(JST) vai na placa.
Dupont/JST – O conector de 6 pinos(JST) vai no motor e o conector de 4 pinos(Dupont) vai na placa.

Material: Plástico

Cor: Colorido

Comprimento: 100cm

Impressoras Compatíveis: Qualquer impressora FDM que utilize conexões JST ou Dupont

Acompanha: 1 cabo para motor de passo
