Sobre o Display LCD 12864

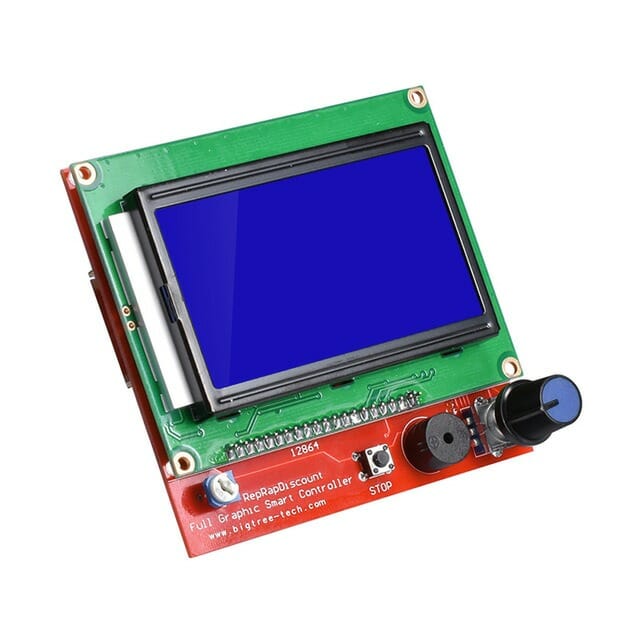

O display LCD 12864 é um dos displays mais populares do mercado. Dos modelos de impressoras 3D mais baratas até as mais caras, a maioria opta por utilizar esse display por conta de suas diversas vantagens:

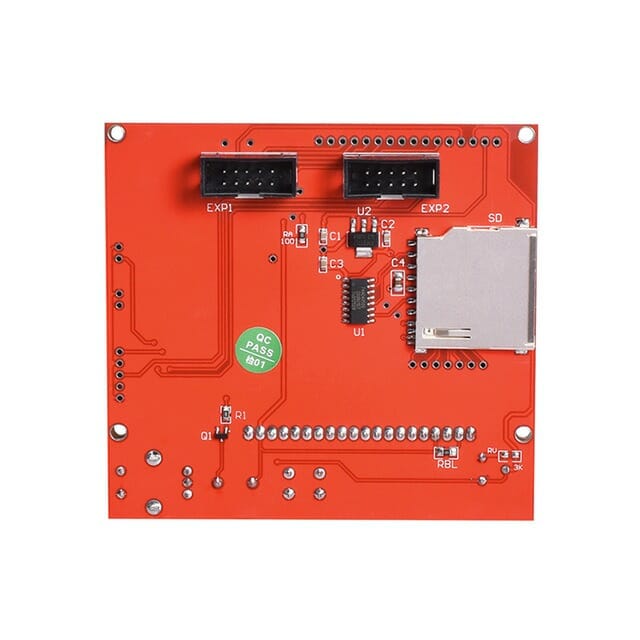

- Slot para cartão SD – Para enviar o arquivo para a impressora basta salvar o arquivo .gcode no cartão de memória e inseri-lo no slot para cartão que fica na parte de trás da placa.
- Tela grande – Uma tela grande para uma função que necessita de várias exibições simultâneas com uma resolução de 128×64.
- Botão giratório – Botão fácil e intuitivo, quando girado faz os movimentos e quando pressionado executa a ação.
- Beep sonoro – beep durante o manuseio do botão para mais confiança durante seus cliques.
Extras
Esse display acompanha os dois cabos adaptadores necessários para o funcionamento do display LCD 12864.

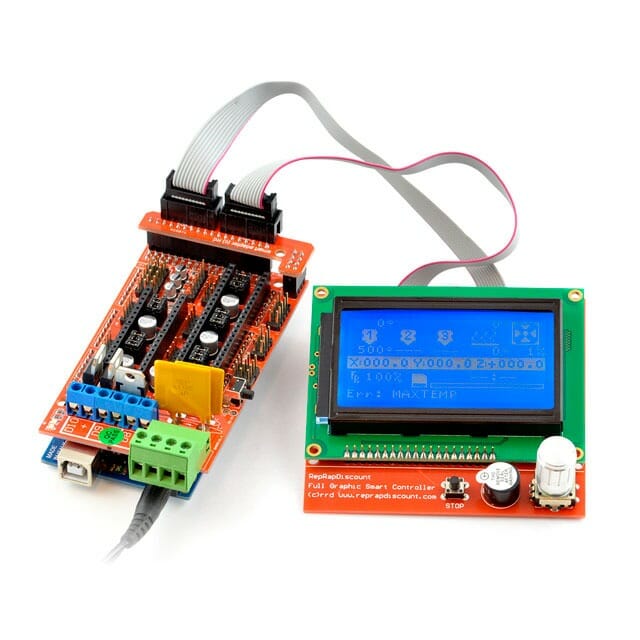

Além de tudo isso, o produto acompanha também um adaptador para placas que não estejam adaptadas para o recebimento dos cabos. Ex. Ramps 1.4.
Tudo isso permite que sua impressora funcione de forma totalmente offline, sem a necessidade de computadores.
Instalação Display LCD 12864
- Nas opções de “Configuration.h” faça o seguinte:
- Remova as “//” no início da seguinte linha: “//#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER”
- Instale a biblioteca U8glib na pasta do seu arduino. A biblioteca pode ser baixada AQUI.
- Conecte os cabos, envie o arquivo e PRONTO!
Caso tenha dificuldades com a instalação recomendamos esse vídeo.
Após feita a instalação é recomendado que procure por “cases” para esse display, com isso além de mais bonito você a melhor integridade dos circuitos.
Alguns problemas comuns na instalação
A tela do display LCD 12864 não liga
Verifique se os cabos EXP1 e EXP2 estão conectados nos locais corretos.
O display liga mas as imagens não aparecem: Tente regular o trimpot para o canto inferior esquerdo. Se a imagem não aparecer tente regular o trimpot. Os incrementos relevantes estão entre 20 á 30°.

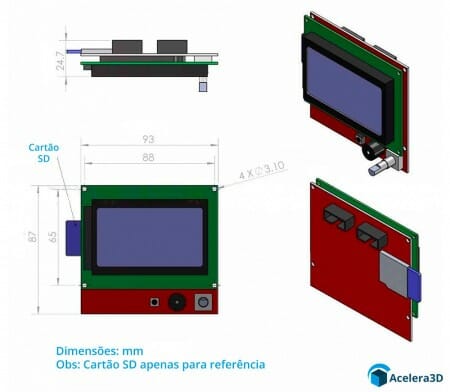

Dimensões Módulo: 9,3 x 8,7cm
Resolução: 128*64
Luz de Fundo: Azul
Impressoras Compatíveis: Placas com entrada para LCD de 10 pinos(a maioria das impressoras 3D atuais)
Acompanha: 1 display LCD + 2 cabos adaptadores de 60cm + 1 adaptador para ramps + 1 botão
