Display LCD 2004 - Ramps RepRap

Sobre o Display LCD 2004

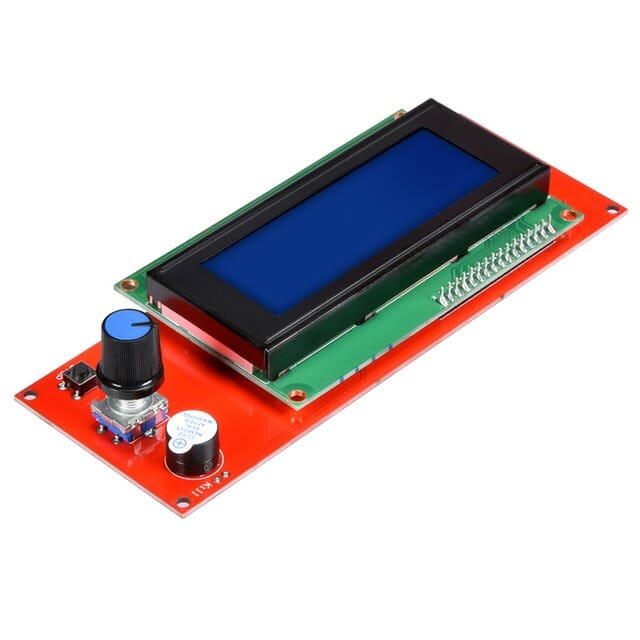

O display LCD 2004 é um dos displays mais populares do mercado. Dos modelos de impressoras 3D mais baratas até as mais caras, a maioria opta por utilizar esse display por conta de suas diversas vantagens:

• Botão Giratório – Botão fácil e intuitivo, quando girado faz os movimentos e quando pressionado executa a ação.
• Beep Sonoro – beep durante o manuseio do botão para mais confiança durante seus cliques.
• Botão de Reset – Botão muito útil para resetar a impressora 3D e algum movimento que pudesse vir a estraga-la.
• Slot para cartão SD – Para enviar o arquivo para a impressora basta salvar o arquivo .gcode no cartão de memória e inseri-lo no slot para cartão que fica na parte de trás da placa.

Extras

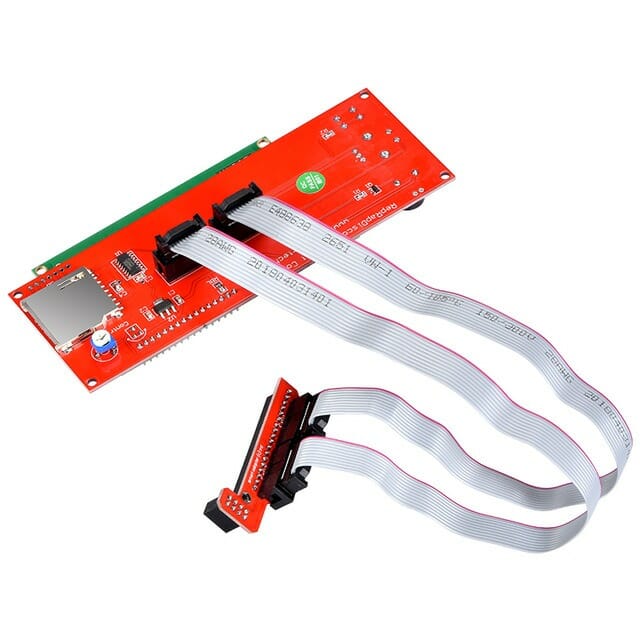

Esse display acompanha os dois cabos adaptadores necessários para o funcionamento do display LCD 2004.

Além de tudo isso, o produto acompanha também um adaptador para placas que não estejam adaptadas para o recebimento do tipo de cabo usado nos displays. Ex. Ramps 1.4.

Tudo isso permite que sua impressora funcione de forma totalmente offline, sem a necessidade de computadores.

Instalação Display LCD 2004

1. Nas opções de “Configuration.h” faça o seguinte:
2. Remova as “//” no início da seguinte linha: // #define REPRAP_DISCOUNT_SMART_CONTROLLER
3. Conecte os cabos, envie o arquivo e PRONTO!

Se quiser habilitar o cartão de memória do display basta remover as barras de “//#define SDSUPORT

Caso tenha dificuldades com a instalação recomendamos esse vídeo.

Após feita a instalação é recomendado que procure por “cases” para esse display, com isso além de mais bonito você a melhor integridade dos circuitos.

Alguns problemas comuns na instalação

A tela do display não liga

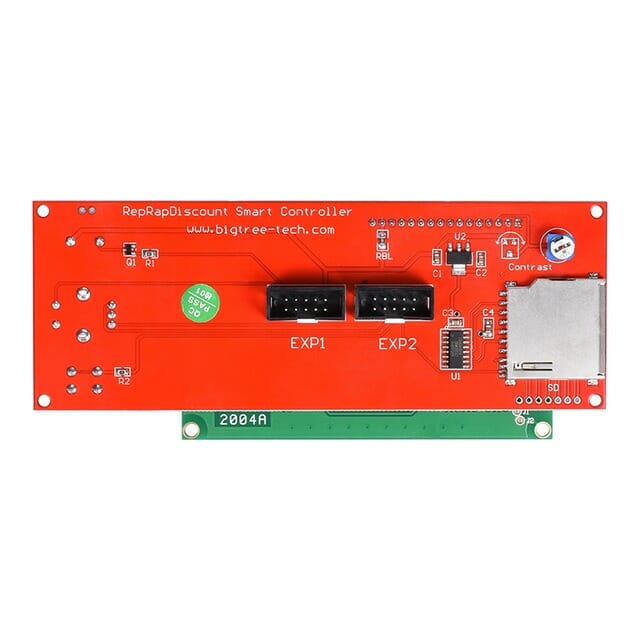

Verifique se os cabos EXP1 e EXP2 estão conectados nos locais corretos.

O display liga mas as imagens não aparecem: Tente regular o trimpot. É muito comum que os usuários pensem que o display está com defeito quando na verdade necessita apenas de uma pequena movimentação do trimpot.

Tamanho do display: 150 x 56 x 15mm

Tensão de funcionamento: 3 V para 12 V DC (tensão de operação recomendada de cerca de 6V )

Velocidade No-load: 1:48 (quando usado 3 V)

Corrente de carga: 70mA (250mA MAX) (quando usado 3 V)

Impressoras Compatíveis: Placas com entrada para LCD de 10 pinos(a maioria das impressoras 3D atuais)

Acompanha: 1 display LCD + 2 cabos adaptadores de 30cm + 1 adaptador para ramps + 1 botão
