Módulo de Potência Mosfet para Mesa Impressora 3D

Para que serve o Mosfet?

O Módulo de Potência Mosfet Externo pega a corrente que vai da fonte para a placa e redireciona da fonte para o mosfet, como resultado consegue-se reduzir o stress causado nos conectores da mesa aquecida, trazendo mais segurança para a impressora.

( fonte>placa>hotbed/hotend e muda para  fonte>mosfet>hotbed/hotend )

Porque usar Mosfet na impressora 3D?

As placas mães de impressoras 3D vem com mosfets instalados de fábrica porém em muitos casos  eles não são adequados para o serviço, tornando necessário o uso de módulos externos.

Isso porque a placa mãe sofre bastante, toda a corrente da mesa aquecida, hotend, motores, unidades lógicas, etc…passam pelos conectores da placa. Por esse motivo há aqueles que  que apesar de possuírem placas com mosfets internos adequados para o serviço optam por utilizar o externo para afastar qualquer possibilidade de queima da placa.

2 mosfets?

O uso mais comum é em conjunto com a mesa aquecida, porém muitos optam por utilizar dois, um para a mesa aquecida e outro para o hotend.

Sobre o modelo

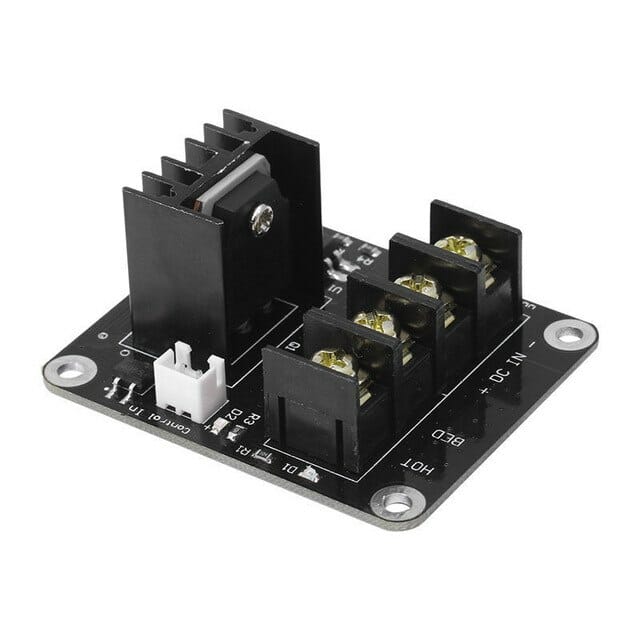

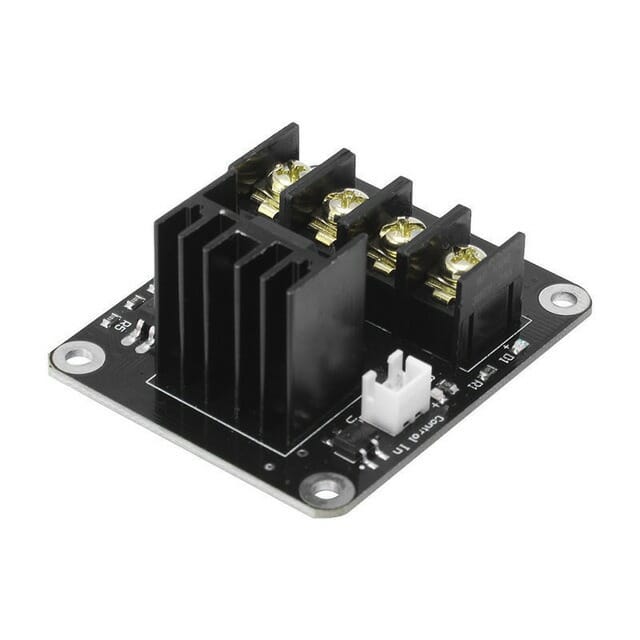

• Grande dissipador de calor embutido para melhor dissipação do calor.

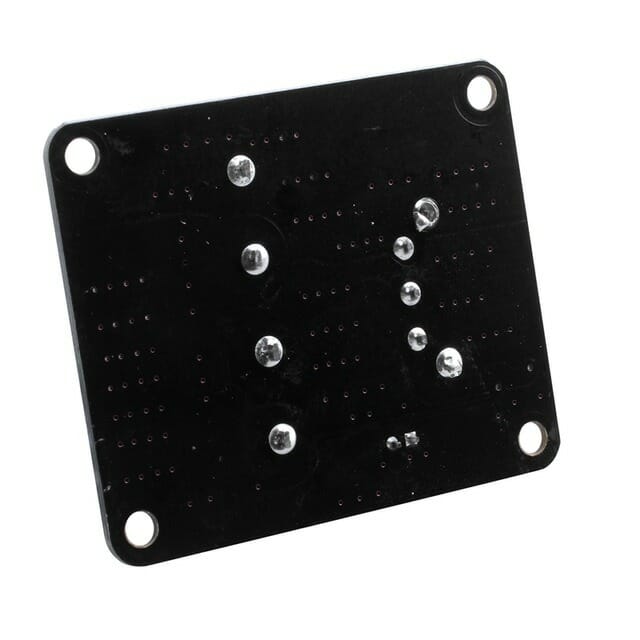

• Contém diversos furos na superfície da placa para melhor dissipação do calor.
• Acompanha cabo conector de sinal para mais praticidade.

Dicas

Recomendamos o uso desse mosfet para impressora 3D em conjunto com terminais pré-isolados para ainda mais  segurança e praticidade.

Isso porque os fios quando instalados diretamente podem gerar diversos problemas, como por exemplo:
– Se desprender do dispositivo
– Dar choque caso alguns fios fiquem para fora.

Instalação do Mosfet na Impressora 3D

Pode ser necessário a compra de fios extras para fazer as conexões, nesse caso recomendamos comprar fios da mesma grossura dos usados da fonte para a placa.

Para uma melhor organização é também recomendável o uso de suportes, para encontrar o suporte ideal para sua impressora, busque pelo nome da sua impressora no Guia de Impressoras e então procure pelo suporte para mosfet na aba imprimíveis. Ou procure no Thingverse.

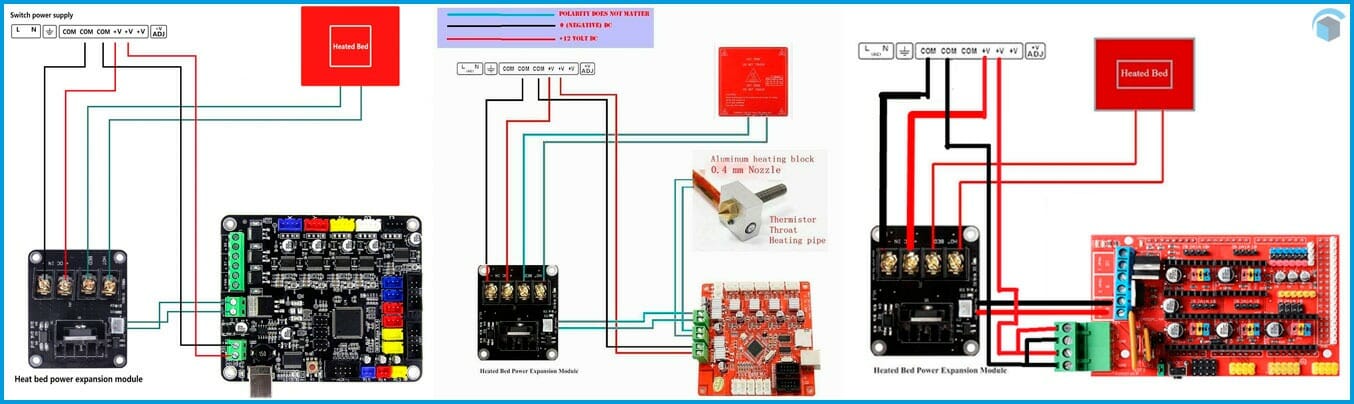

Veja abaixo alguns exemplos nas placas mais populares do mercado.
Caso a sua placa não se encontre abaixo faça uma pesquisa “nome da placa + mosfet conection”.

Dimensões(CxLxA): 60*50*27mm

Diâmetro dos Furos: 3,2mm(para parafusos M3)

Distância entre Furos: 54*43mm

Cor: Preto

Tensão: 12V/24V

Corrente máxima: 25A (sem dissipador de calor ativo)

Corrente máxima: 210A (com dissipador de calor ativo)

Peso: 35g

Impressoras Compatíveis: Todas Impressoras

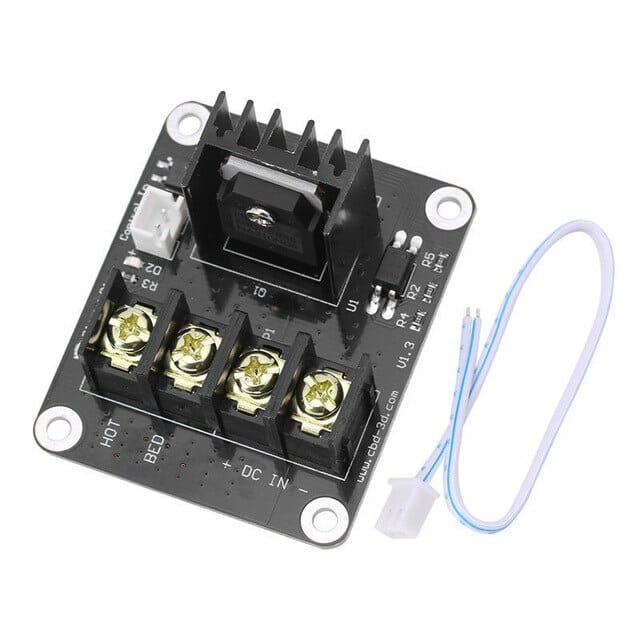

Acompanha: 1 Módulo Mosfet + 1 Cabo de Conexão
