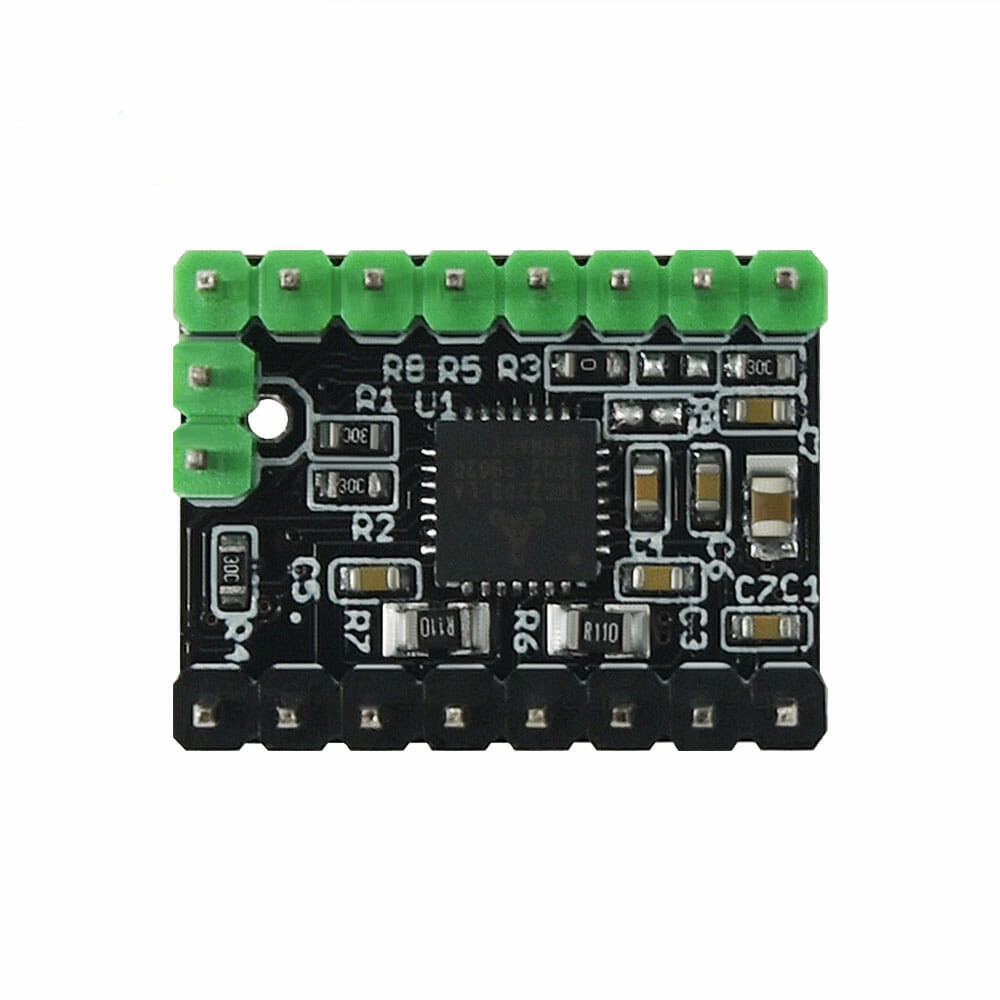

Driver MKS TMC2209 V2.0 - Silêncioso UART

Driver silencioso de alta qualidade para aprimoramento da resolução dos motores de passo da sua impressora 3D.

R$49,55

Simulação de frete

Sobre o Driver TMC2209

Driver TMC2209 é uma placa que permite o controle e a melhoria da resolução dos motores de passo através do firmware e softwares de programação.

Qual as melhorias do TMC2209?

Com drivers TMC2209 você obterá as seguintes melhorias:

  • Silêncio – Redução drástica no barulho da impressora
  • Torque – Mais torque para os motores
  • Sensorless Homing – Homing sem uso de endstops
  • Modo UART prático – Ativar UART com jumpers ao invés de solda

Como funciona?

Ela possui controle ajustável de corrente, permitindo assim setar a corrente máxima de saída usando um potenciômetro, ou seja, utilizar tensões acima de tensão nominal do seu motor de passo para alcançar taxas maiores de passo.

O TMC2209 é comumente encontrado sendo usado como upgrade dos drivers A4988 até o TMC2208. Diminui consideravelmente o barulho dos motores, melhora a resolução e tudo isso com por um bom preço.

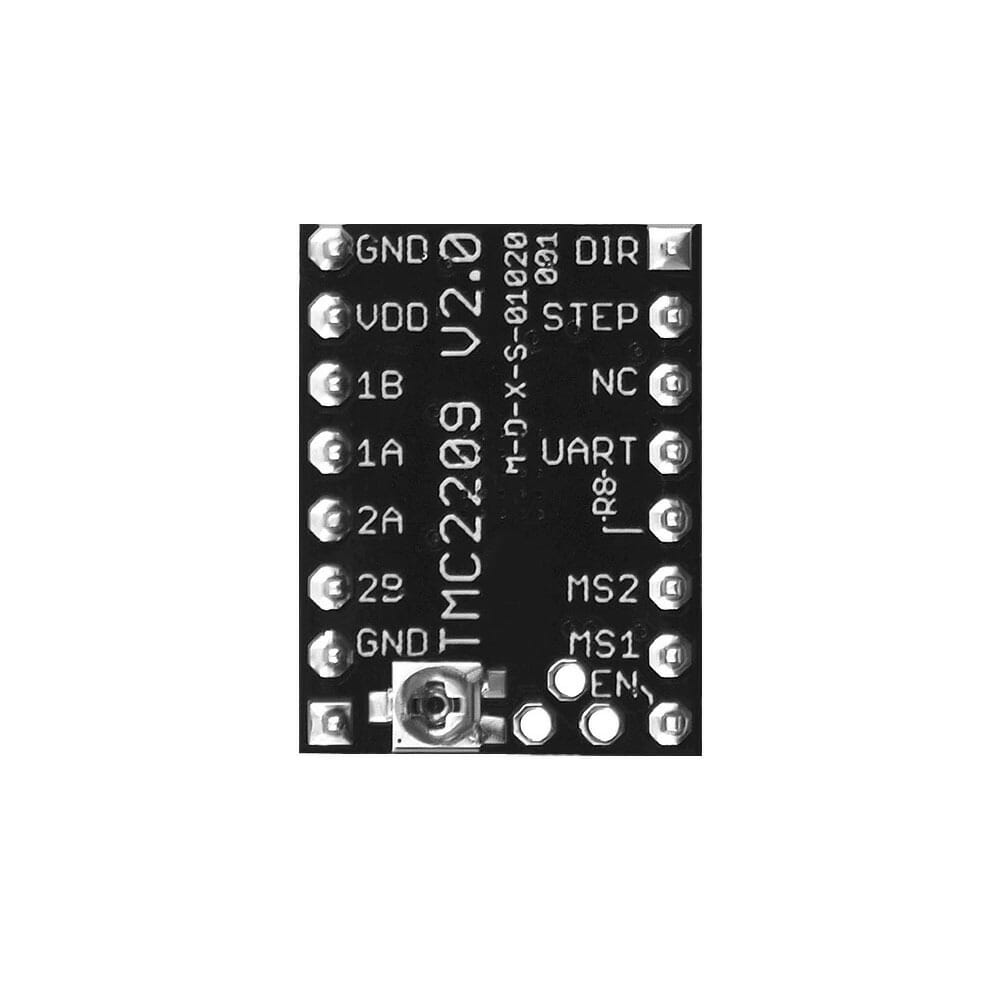

Micropassos TMC2209

M0M1PASSO
GNDGND8
VCC_IOGND32
GNDVCC_IO64
VCC_IOVCC_IO16

Aula básica

Uma revolução completa tem 360º, a maioria dos motores de passo possuem um passo que corresponde à 1,8 graus, portanto esses motores precisam de 200 passos para completar uma volta.

PPR = 360º / 1,8º = 200 passos

Note que quanto menor o  passo, maior é a resolução, permitindo uma maior precisão no controle do motor. Entretanto esse modos de meio passos produzem um torque menor do que o modo passo completo, devido à redução de corrente usada nesse modo.

  • Modo Passo Completo ( Full Step): PPR = 200
  • Modo Meio Passo ( Half Step): PPR = 400
  • Modo Micro-passo ( MP 1/4): PPR = 800
  • Modo Micro-passo ( MP 1/8): PPR = 1600
  • Modo Micro-passo ( MP 1/16): PPR= 3200

Dicas

Não conecte ou desconecte os drivers enquanto a placa estiver sendo alimentada, pois, poderá não só queimar, como também tomar choque.

Se preferir uma análise mais técnica, disponibilizamos aqui o Datasheet TMC2209 para que faça suas consultas.

Padrão atual: 0.88A


Corrente recomendada: 1.72a (no máximo)


Corrente máxima: 2A


Tensão lógica: 3.3V / 5V


Tensão de entrada: 5.5V – 28V


Microstep: até 1/256


Modo: dir/passo, uart


Impressoras compatíveis: A maioria das placas atuais com slot para drivers

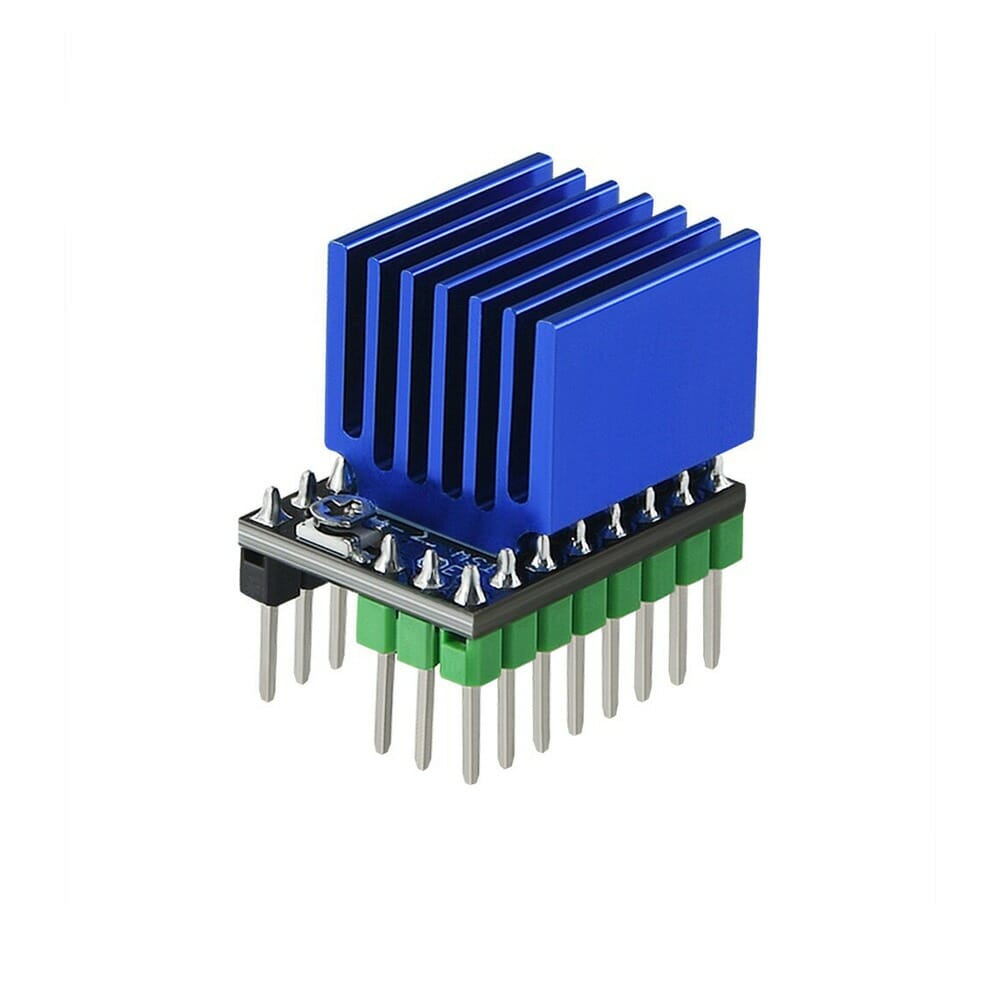

Acompanha: 1 x driver TMC2209 + 1 x dissipador
