TL Smoother 8 Diodos + Conector Dupont

Para que serve o TL Smoother?

O TL Smoother é um módulo para impressoras 3D que serve para suavizar os ruídos e vibrações provocados pelos motores de passo.

• Redução das vibrações – Com a redução das vibrações você consegue então uma  impressão mais suave.
• Redução de ruídos – Menos vibrações levam também a uma impressora mais silenciosa.

Se seu objetivo é a redução de ruídos recomendamos também a instalação de amortecedores.

Como funciona o TL Smoother

A teoria por trás desse smoother é bem complexa. Em resumo, normalmente, os drivers do motor de passo possuem uma fase chamada de “decaimento rápido”, ela não apenas coloca a corrente ativamente na bobina, mas também devolve a energia para a  alimentação e então reduz a corrente da bobina durante sua queda.

Isso é necessário para permitir que a corrente do motor siga a forma de onda senoidal desejada. A maioria dos step drivers não controla essa chamada fase de decaimento rápido, mas eles usam um tempo pré-determinado para decaimento rápido.

Este tempo pode ser muito longo, o que basicamente desperdiçará um pouco de energia, causando maior ondulação de corrente, mas também pode ser muito baixo, o que causará uma onda senoidal não tão boa.

Esse pode ser exatamente o ponto em os diodos podem ajudar. O controle desse tempo não é fácil, porque o período de decaimento rápido requerido depende de muitos fatores, como tensão de alimentação, tipo de motor, velocidade e carga mecânica.

Vantagens desse modelo

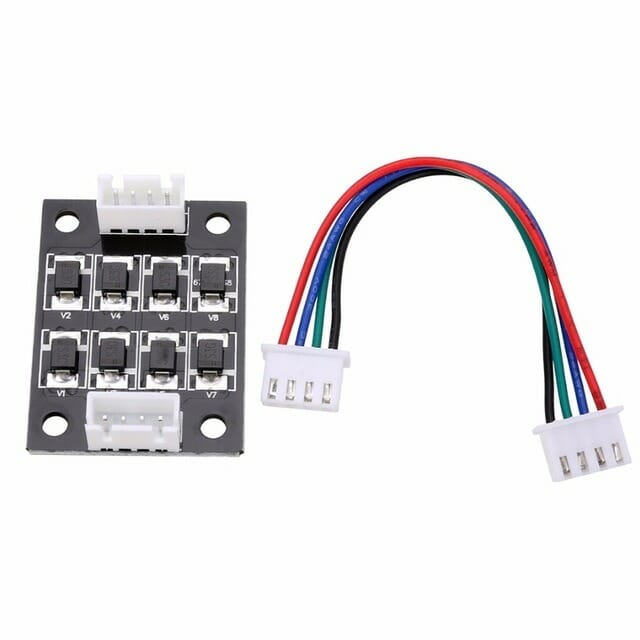

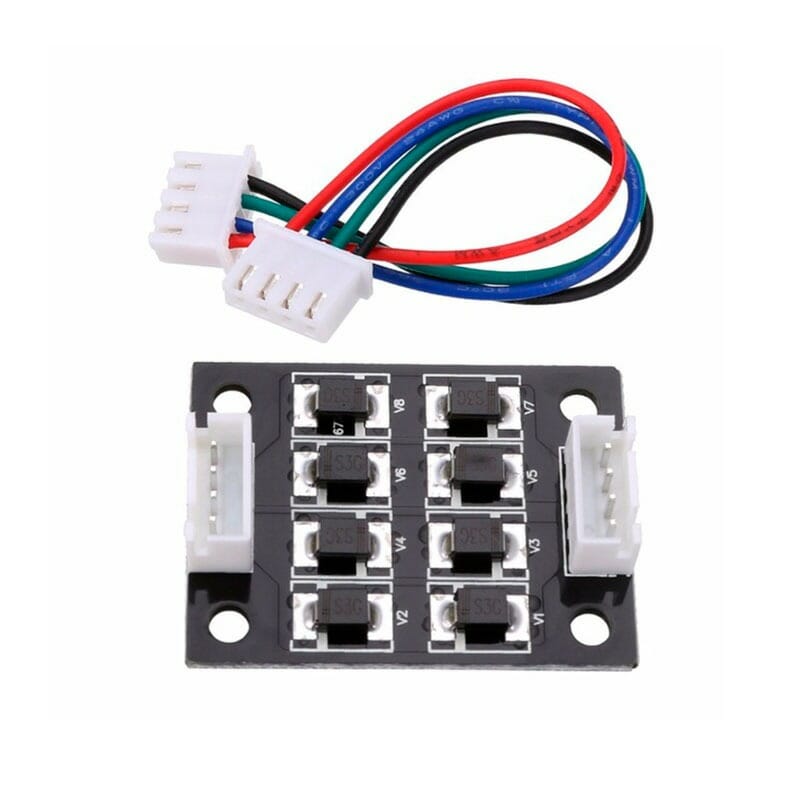

• Esse modelo acompanha 8 diodos que pelos testes da comunidade é quantidade ideal para se conseguir uma boa suavização.
• O modelo acompanha também cabos conectores próprios para motores de passo, tornando assim tudo mais prático.

Serve para minha impressora?

Ao longo do tempo a comunidade percebeu que essa melhoria é mais comumente vista em determinados tipos de step drivers, sendo assim montamos abaixo uma lista das melhores combinações.

Step Drivers para se usar com o TL Smoother

Exemplos drivers que a melhoria é bem visível são: A4988, A4982 e DRV8825.

Step Drivers que não fazem muita diferença usando TL Smoother

Exemplos de drivers onde os relatos de melhoria são menos comuns: TMC2208, LV8729, TMC2130.

“O TL-Smoother foi feito para consertar um erro do driver DRV8825”

Alguns argumentam que o TL Smoother foi feito para consertar um erro presente no driver DRV8825. Porém qualquer pequena pesquisa no Google é possível encontrar resultados de testes feitos com pouquíssimas aberturas para percepções placebo em diversos modelos de drivers. Nesses testes é possível ver as diferenças na redução das vibrações fantasmas com muito clareza nos drivers citados acima. Pesquise e tire suas próprias conclusões.

Em quais motores eu devo usar?

Não há regra fixa para qual motor usar, cada impressora costuma ter suas próprias regras.
Portanto procure saber nos grupos da sua impressora quais motores obtém melhores resultados.

Instalação

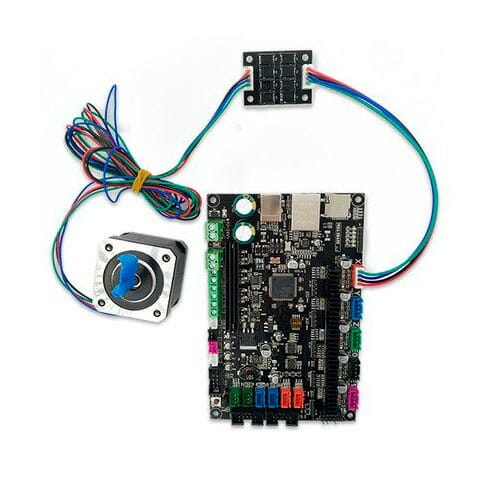

1. Encaixe o motor no TL Smoother e encaixe o TL Smoother na placa.
2. Pronto!

Marca: Makerbase

Cor: Preto

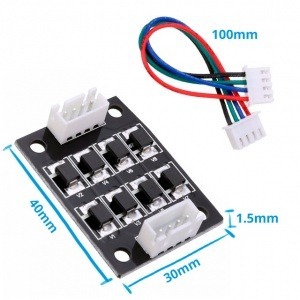

Dimensões: 40x30x1,5mm

Impressoras compatíveis: Qualquer impressora 3D que utilize motores de passo.

Comprimento do fio: 100mm
