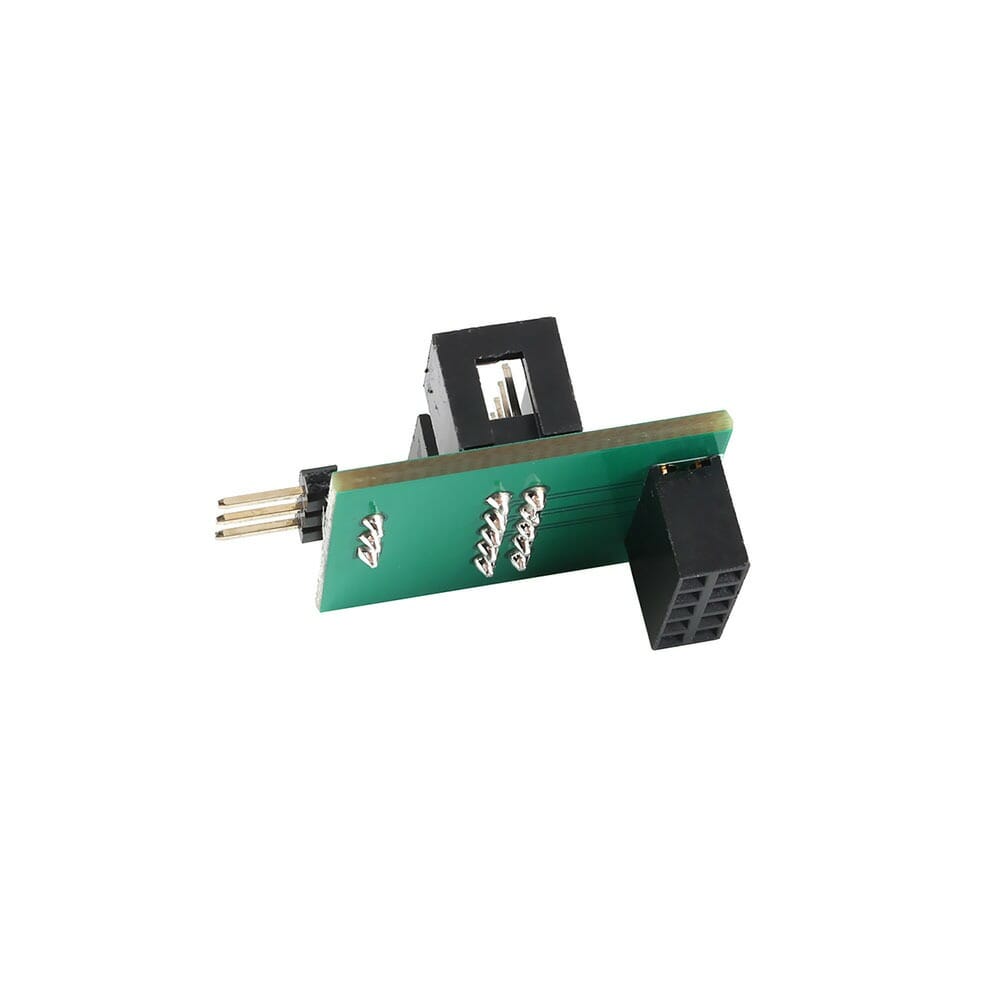

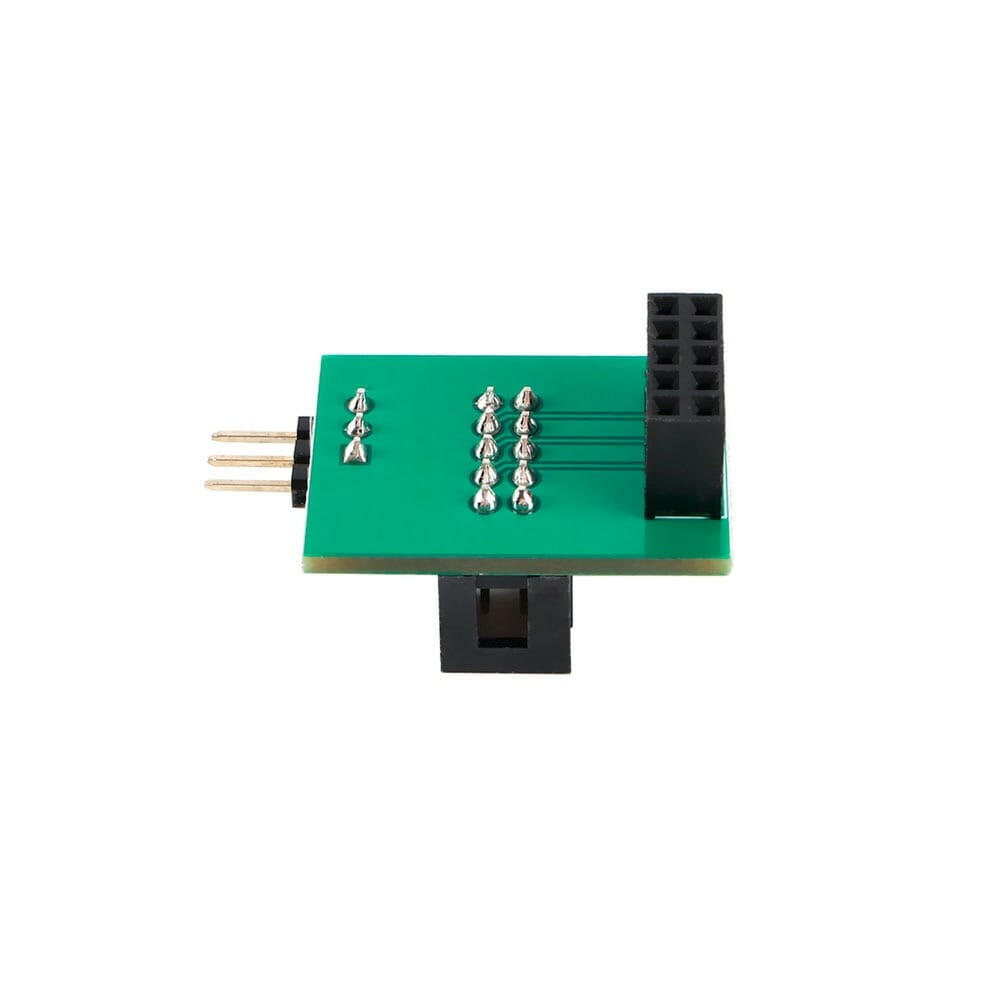

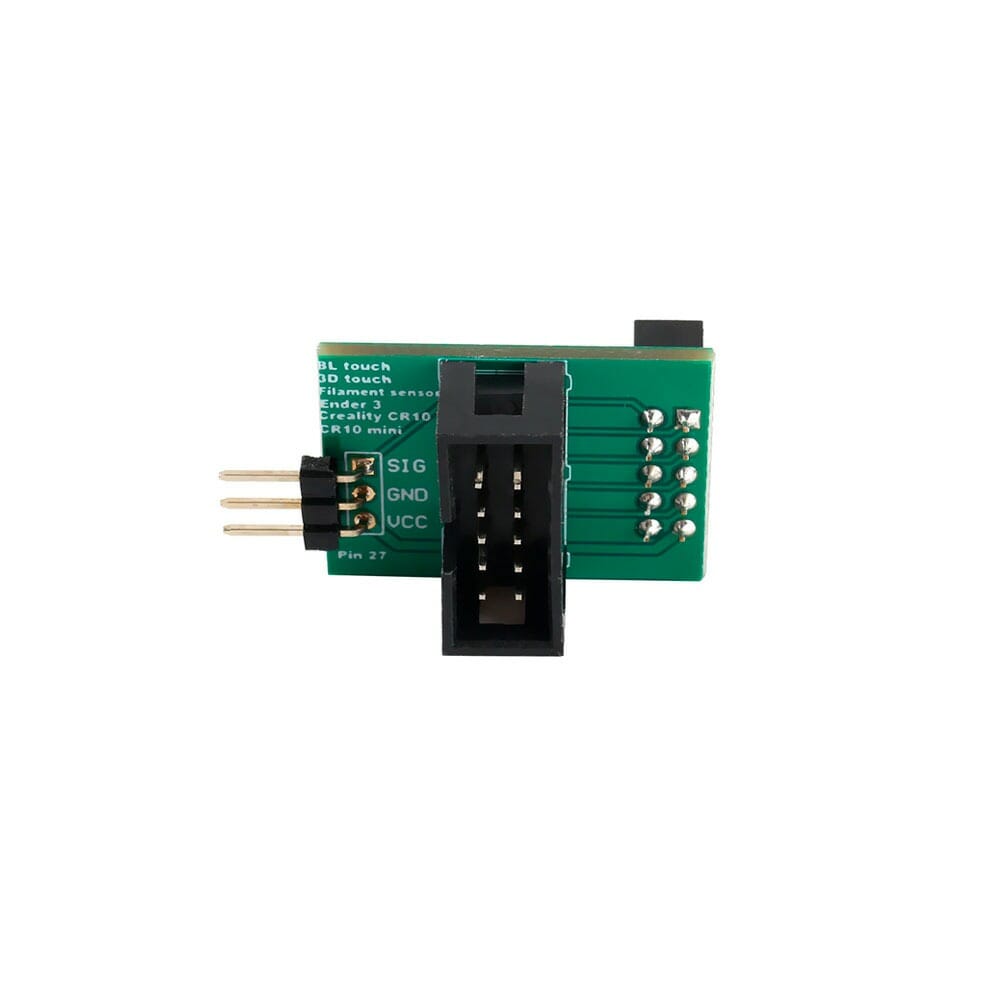

Módulo Adaptador para BLTouch da Placa Creality (Pin 27 Board)

Para que serve o Adaptador para BLTouch Placa Creality(Pin 27 Board)?

Se você já pesquisou como efetuar a instalação de um BLTouch em impressoras 3D da Creality tais como: Ender 3, Ender 3 PRO, Ender 5, CR-10, CR-10 Mini, CR-10 S5. Você certamente percebeu que essa é uma tarefa arriscada e irreversível, é preciso cortar um fio muito fino presente no cabo do LCD.

Esse módulo adptador para BLTouch da Placa Creality busca facilitar o processo de instalação do BLTouch eliminando a necessidade de cortes. Bastando conectar e pronto.

Como Instalar BLTouch nas Placas da Creality(Ender, CR-10)

Recomendamos que assista a esse vídeo para que entenda mais facilmente a instalação. A instalação não é difícil, é apenas um pouco demorada.

1. Desconecte o cabo do LCD da placa e instale o módulo Pin 27 no mesmo local.
2. Instale o Cabo LCD no Conector do módulo Pin 27.
3. Desconecte o cabo do sensor de fim de curso Z e conecte o cabo extensor preto e branco que vem com o BLTouch. O ideal é que o conector do cabo seja do tipo JST de 2 pinos. Algumas observações sobre conectores incompatíveis:
   – Caso seja de 3 pinos: com a ajuda de algo pontiagudo remova os cabos e coloque o conector de 2 pinos do endstop no lugar do de 3 pinos da extensão.
   – Caso utilize conector Dupont(Preto): Você pode fazer o mesmo procedimento descrito acima, ou utilizar assim mesmo de preferência com o uso de cola quente para que a conexão não se solte. Fique atento a orientação, o cabo branco fica do lado dos cabos brancos e o preto do lado dos cabos pretos.
4. Mude a posição do cabo extensor colorido que será conectado na módulo de forma que ele siga a seguinte ordem: VERMELHO–LARANJA–MARROM(trocar o positivo pelo negativo). Se você comprou o BLTouch na Acelera3D o cabo extensor virá em pinos únicos para facilitar essa mudança.
5. Instale o BLTouch no suporte imprimível de forma que a ponta do mesmo fique um pouco mais baixa que o bico.
6. Abrindo as configurações do Marlin em configuration.h faça as seguintes modificações:
   – Remova as barras de “define ENDSTOP PULLUP_ZMIN”
   – Mude o atributo de false para true em “define Z_MIN_PROBE_ENDSTOP_INVERTING”
   – Remova as barras em “define BLTOUCH”
   – Na linha abaixo de #if cole o seguinte texto “#define SERVO0_PIN 27”
7. Informe a distância entre o bico e a ponta do BLTouch em “define  X_PROBE_OFFSET_FROM_EXTRUDER(normalmente fica algo perto dos -40). Execute o mesmo procedimento para a linha logo abaixo do eixo Y(normalmente em torno de -5).
8. Adicione duas barras em “define MIN_SOFTWARE_ENDSTOP_Z”
9. Remova as barras em “define AUTO_BED_LEVELING_BILINEAR”
10. Remova as barras em “define Z_SAFE_HOMING”
11. Remova as barras em “define BABYSTEP_ZPROBE_OFFSET”
12. Faça a compilação.

Caso de algo errado na compilação ou você prefere fazer a instalação por vídeo recomendamos o seguinte vídeo: Vídeo.

Material: PCB

Cor: Verde

Impressoras compatíveis: Impressoras que utilizam o modelo padrão de placas da Creality

Acompanha: 1 módulo adaptador para BLtouch para placa Creality
