Kit Extrusora BMG - Engrenagem Dupla 3:1

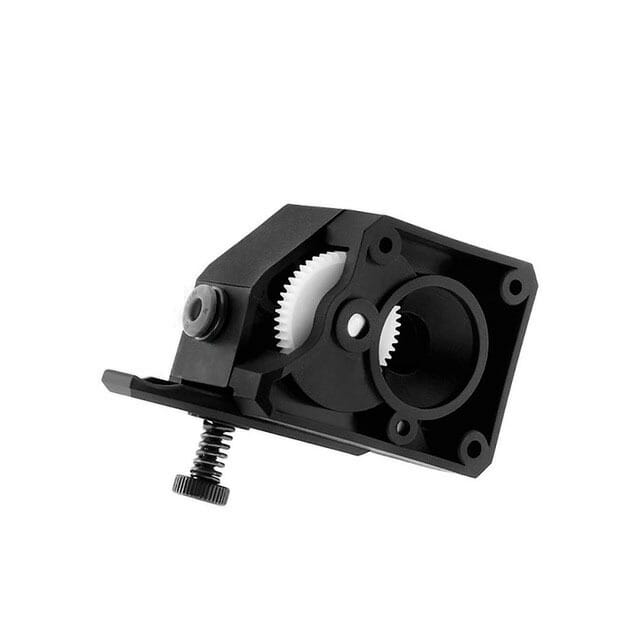

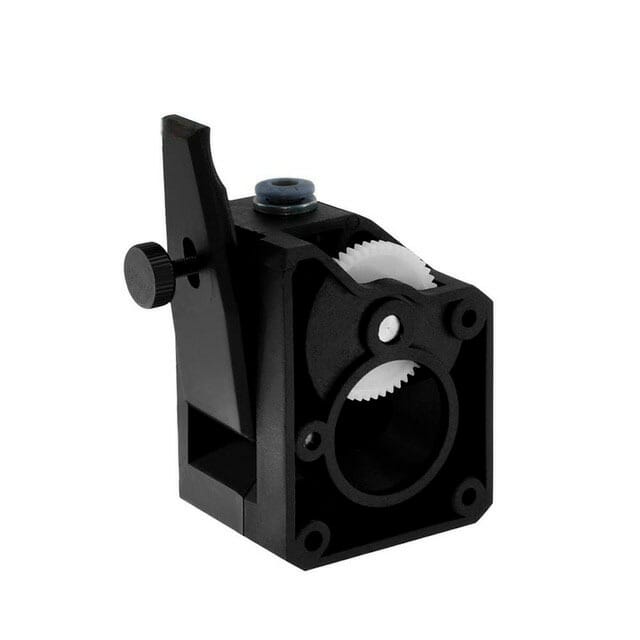

Sobre a Extrusora BMG

A extrusora BMG possui um  sistema de engrenagens duplas que rodam em perfeita sincronia para puxar o filamento. Além disso conta também com várias engrenagens internas responsáveis por triplicar o poder de torque do motor da extrusora.

Tudo isso isso contribui de diversas formas para uma melhor impressão, como por exemplo:

• Permite uma “puxada” de filamento muito mais forte, com menos tensão no filamento, com isso consegue-se menos deformação no filamento e menos chances do filamento patinar.
• Permite um carregamento de filamento mais eficiente em velocidades mais altas.
• Permite uma extrusão mais precisa por conta de diminuir as chances de perda de passo e patinamento.
• As engrenagens são feitas de aço endurecido, que garante uma maior durabilidade e precisão para a impressão.
• Possui entrada para acoplamento do hotend E3D V6.

V2 Triangle Labs

• O acoplador dessa extrusora já utiliza o modelo V2(onde o acoplamento é feito internamente) a pelo menos um ano antes do uso pela Triangle Labs.
• A folga que existe na engrenagem maior é eliminada após instalação do motor.

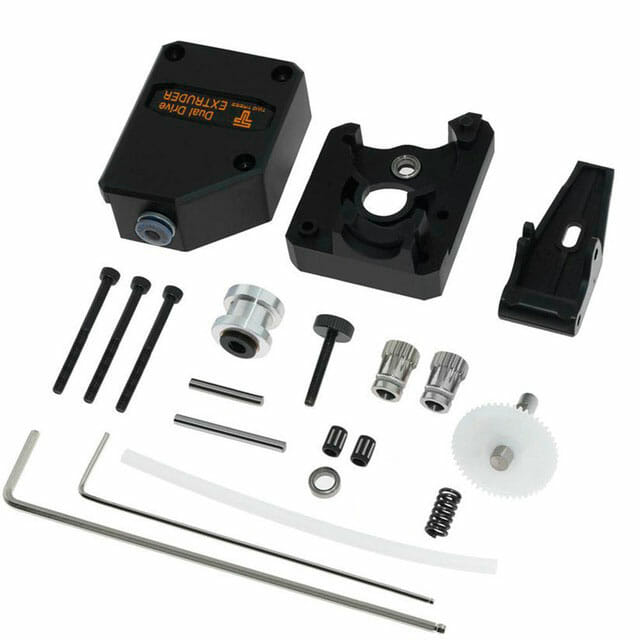

O que vem no kit?

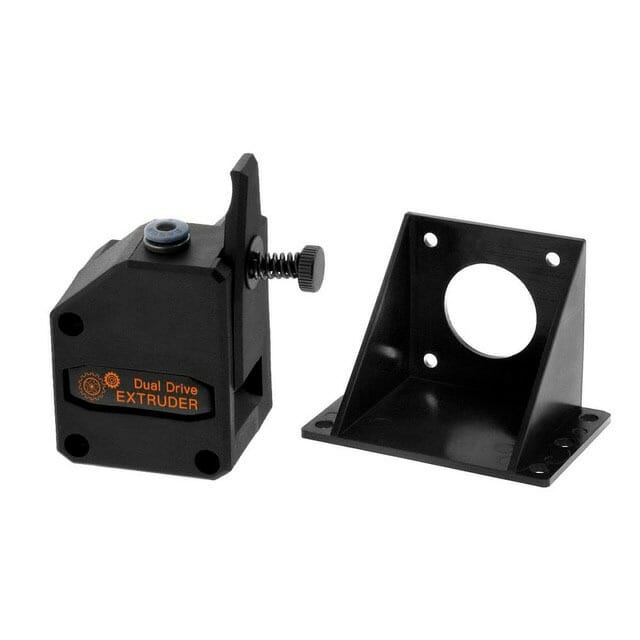

• 1 x extrusora BMG
• 1 x suporte de motor
• 1 x chave Allen 2,5mm
• 1 x chave Allen 1,5mm
• 1 x tubo teflon 2*4*100mm
• 1 x engrenagem BMG
• 3 x parafusos M3*35
• 1 x manual

Quando é uma boa opção utilizar essa extrusora?

Essa extrusora pode ser considerada um upgrade para a grande maioria das impressoras 3D disponíveis no mercado hoje. Porém esse sistema se destaca por melhorias impressionantes em determinados tipos de filamento tais como:

• Filamento flexível, madeira, carbono

Oque precisa para faze-la funcionar?

Apesar de ser recomendado a calibração da extrusora para qualquer extrusora(até as originais), basicamente você só precisará apenas fazer a instalação e pronto.

Porém para alguns modelos de impressoras 3D como por exemplo a Ender 3, os cabos dos motores de passo vem em posições modificadas e isso muda a direção dos motores. Para esses casso será necessário uma modificação da direção, seja mudando a posição dos fios ou mudando a direção via software.

Calibração da Extrusora

Para se certificar que a extrusão seja precisa é importante que toda impressora passe por um processo de calibração da extrusora. Em impressoras mais modernas é possível fazer essa calibração pelo próprio LCD.

A ideia é muito simples, você medirá se a quantidade de filamento que a impressora diz ter dito extrudado corresponde a quantidade real de filamento extrudado.

Para isso risque com alguma caneta o filamento e depois risque novamente 100mm adiante. Após isso mande a extrusora movimentar 100mm de filamento.

Quando terminar meça a distância do segundo risco para a extrusora.

Utilize o seguinte cálculo:

Se essa distância estiver dentro de uma margem de erro de pelo menos 5mm, é uma distância aceitável. Porém é recomendado que refaça o processo para atingir um erro nulo.

BMG Clone ou Original

A versão da fabricante original “Bondtech” é open hardware. Toda a documentação do projeto é disponibilizada pela fabricante original e pode ser encontrada online.

Portanto qualquer empresa que se dispor a seguir corretamente a documentação conseguirá produzir um produto com qualidade idêntica.

Segue um comparativo entre as principais versões do mercado:

BondTech

• Corpo feito em impressora SLS.
• Acompanha apenas extrusora.
• Perfeita qualidade de usinagem.

Clones

• Corpo feito em plástico injetado.
• Acompanha diversas outras peças.
• Ótima qualidade de usinagem.

Qual a melhor?

Diversos testes da comunidade vem mostrando que contanto que a fabricação não seja claramente feita com descaso, o resultado final é o mesmo. Atualmente todos os clones que testamos do mercado são feitos com uma qualidade satisfatória.

Instalação da Extrusora BMG

A extrusora pode ser utilizado diretamente sobre o hotend em um sistema direct drive, ou distante do hotend em um sistema bowden.
Algumas pequenas configurações de firmware são recomendadas para a completa compatibilidade da extrusora.

Para cada impressora poderá haver configurações diferentes portanto o recomendável é que você pesquisa sobre a instalação em sua impressora 3D específica.

Recomendação de suporte para direct drive: Link

Artigos relacionados:

• Como instalar Extrusora BMG na Ender 3

Cor: Preto

---

Filamento Compatível: 1,75mm

---

Sistema de Extrusão: Direct Drive ou Bowden

---

Impressoras Compatíveis: Qualquer impressora FDM com sistema de engrenagens para condução do filamento

---

Acompanha: 1 x extrusora BMG + 1 x suporte de motor + 1 x chave Allen 2,5mm + 1 x chave Allen 1,5mm + 1 x tubo teflon 2*4*100mm + 1 x engrenagem BMG + 3 x parafusos M3*35 + 1 manual
