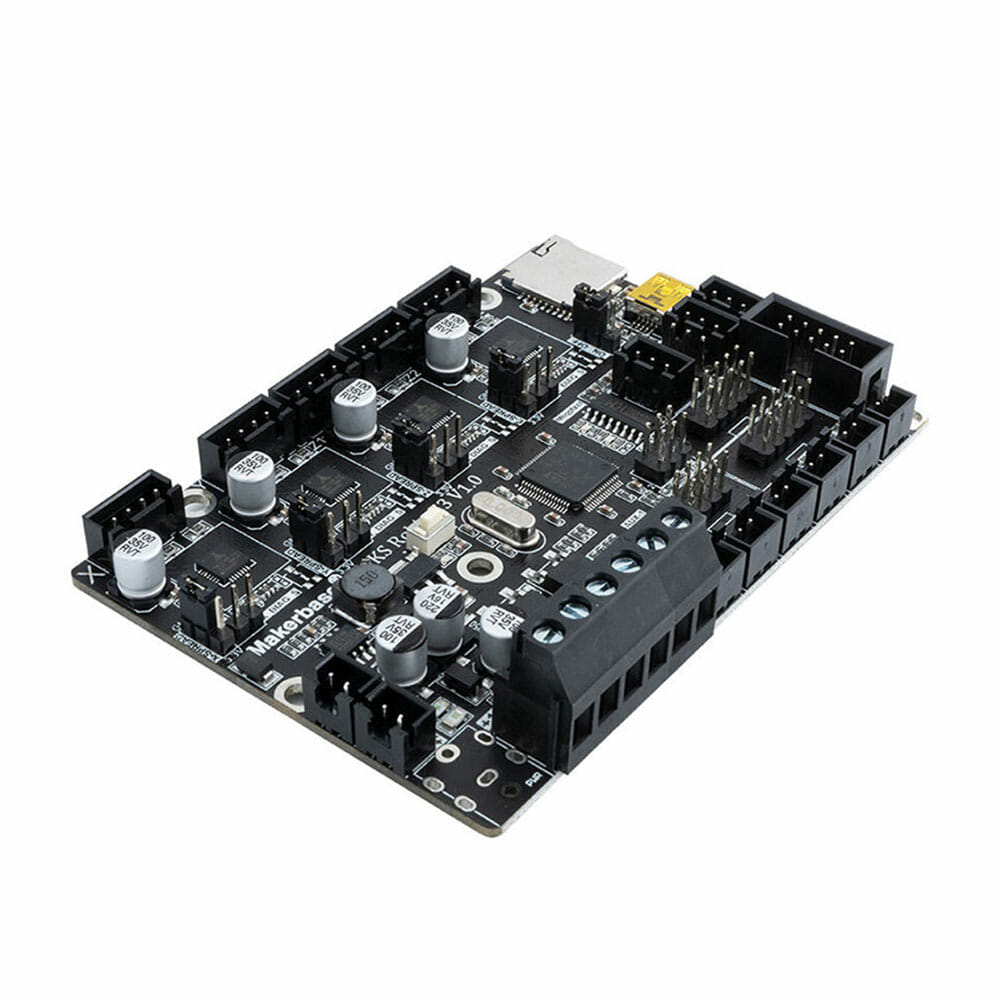

Sobre a placa MKS Robin E3
A placa MKS Robin Nano faz parte da série de placas Robin da Makerbase, o grande diferencial dessa série é sua memória de 32 bits, qualidade dos componentes e variedade de funções que antes só eram encontradas em placas caríssimas.
A placa MKS Robin E3 em específico é um modelo feito sobre medida para suprir o mercado dos usuários da Creality. Ela possui as mesmas dimensões da placa original da Creality(Melzi) e serve para turbinar algumas funções da impressora.
Placa MKS Robin E3D ou E3?
Ambas as placas possuem a mesma proposta, “upgrade da placa da Ender 3”, mas possuem algumas pequenas diferenças:
- E3 – Ela vem com drivers 2209 embutido. A principal vantagem dessa ideia é a praticidade, pois já vem tudo configurado e não precisará mexer no firmware.
- E3D – Ela não acompanha drivers, permitindo que você possa instalar como preferir. A principal vantagem dessa ideia é que se algum driver queimar você não perde a placa toda.
Preciso mexer no firmware ou é só conectar e pronto?
Como dito acima, um dos grandes pontos fortes dessa placa é a sua facilidade de instalação. Basta conectar os cabos e pronto. Não precisa de alterar nada no firmware, pois ela já vem configurada especificamente para a Ender.
Posso usar em outras impressora além da Ender?
Caso queria utilizar em outra impressora basta fazer a alteração no firmware.
Qual as melhorias desse upgrade?
Com drivers TMC2209 você obterá as seguintes melhorias:
- Silêncio – Redução drástica no barulho da impressora
- Torque – Mais torque para os motores
- Sensorless Homing – Homing sem uso de endstops
Com o processador de 32 bits ARM Cortex-M3 você obterá as seguintes melhorias:
- Qualidade – Mais qualidade com o melhor planejamento de rotas
- Estabilidade – Menor chance de ocorrerem problemas no firmware por não ter as limitações de 8 bits
- Velocidade – Mais velocidade durante o cálculo das movimentações mais complexas como curvas e arcos
- Silêncio – As perdas de passo nos processadores de 8 bits geralmente são compensadas pelo firmware com a duplicação de passos, o que causa um movimento do motor mais alto e mais áspero.
Datasheet TMC2209: Link
Conexões

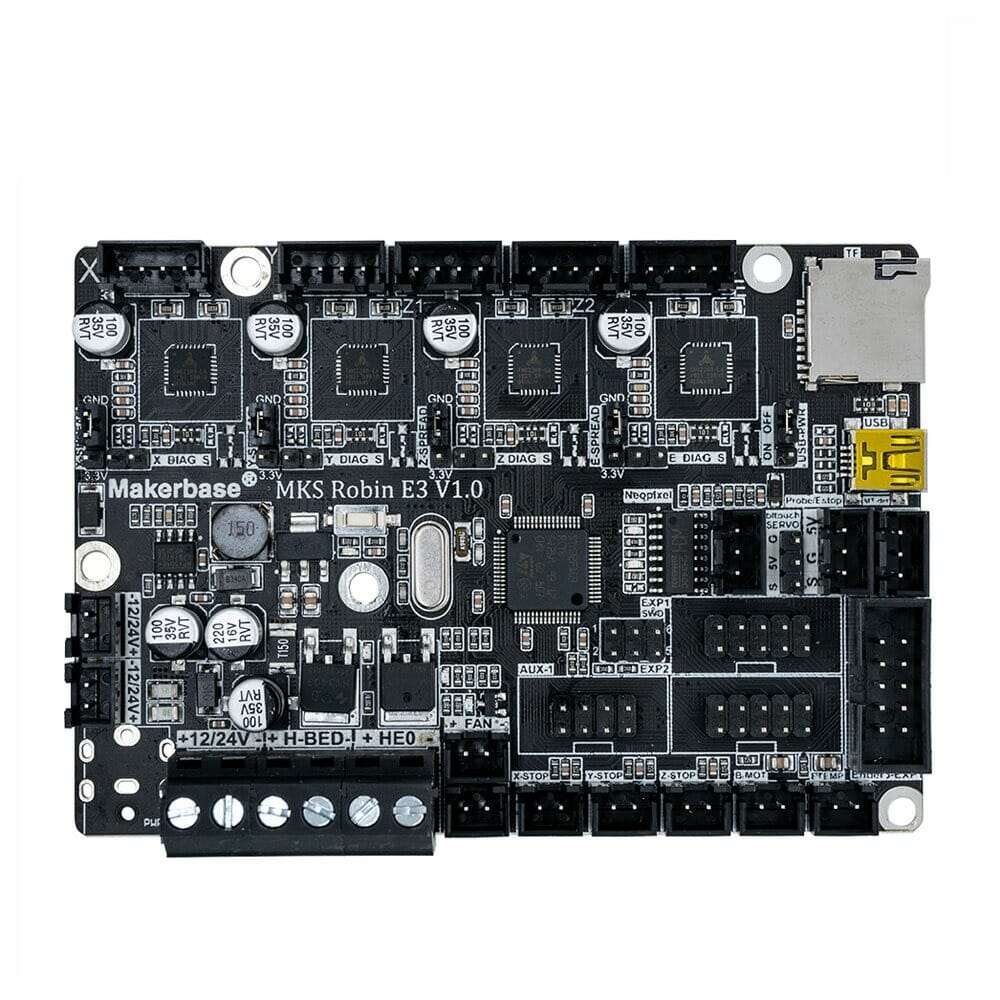

A placa possui entrada própria para BLTouch, 2 x Sensores de fim de filamento, módulo de desligamento por falta de energia, módulo de desligamento por finalização de impressão, módulo wifi e extensor de cartão SD.

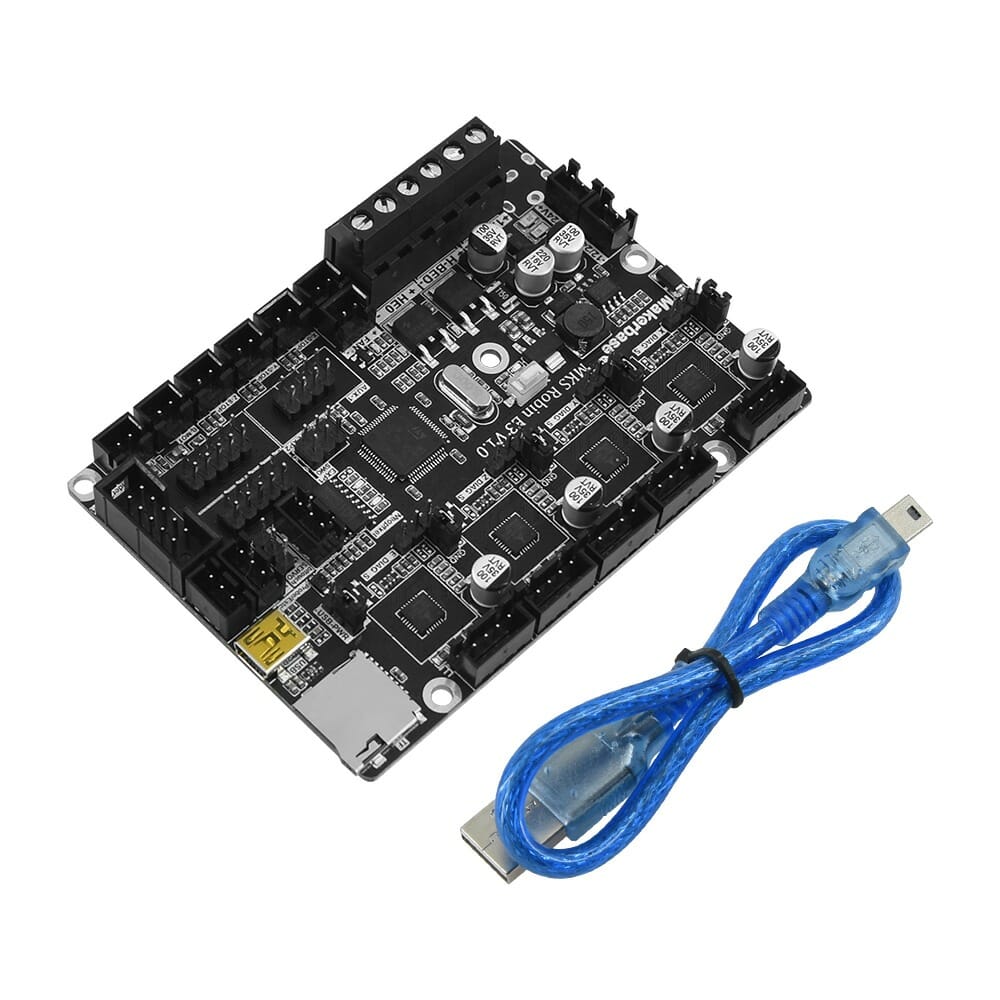

- Acompanha cabo USB
- Acompanha 20 jumpers
- Acompanha 4 dissipadores
Controle por softwares
Se quiser fazer algum procedimento de controle com softwares como Pronterface e Repetier Host, dependendo do seu computador ele pode não identificar os drivers necessários e nesse caso você precisará instalar os drivers CH340.
Atualização do Firmware
Caso queria, você poderá facilmente atualizar o firmware, no blog temos um tuturial para lhe ajudar na instalação. Tirando o tempo de download dos programas, o processo todo pode ser feito em menos de 30 minutos.
Você poderá fazer o download do firmware no repositório da Makerbase.
Ou utilizando o firmware mais recente do repositório da Marlin.
Instalação da Placa MKS Robin E3
Como dito anteriormente a instalação é muito simples. Basta conectar e pronto. As medidas da E3 são as mesmas da placa original.
Vídeo como configurar o Marlin – Acelera3D

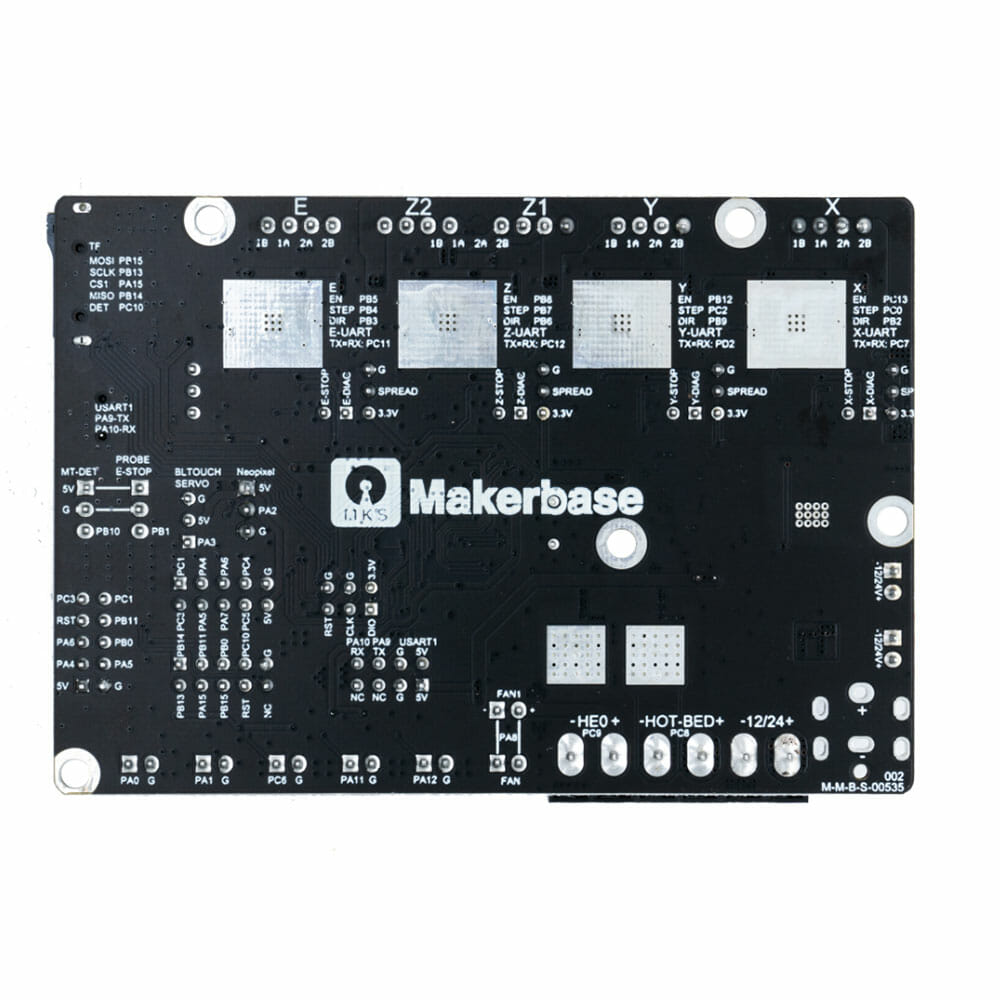

Diagrama de conexões da placa
Você também pode gostar de…
Material: PCB
Microprocessador: Arm Cortex M3 72MHz 512kB
Drivers: Embutidos
Dimensões: 100,75 * 70,25 mm
Tensão: 12/24V
Impressoras compatíveis: Qualquer impressora com peças genéricas de impressora 3D.
Acompanha: 1 x placa MKS Robin Nano v1.2 + 20 x jumpers + 4 x dissipadores para drivers + 1 x cabo
