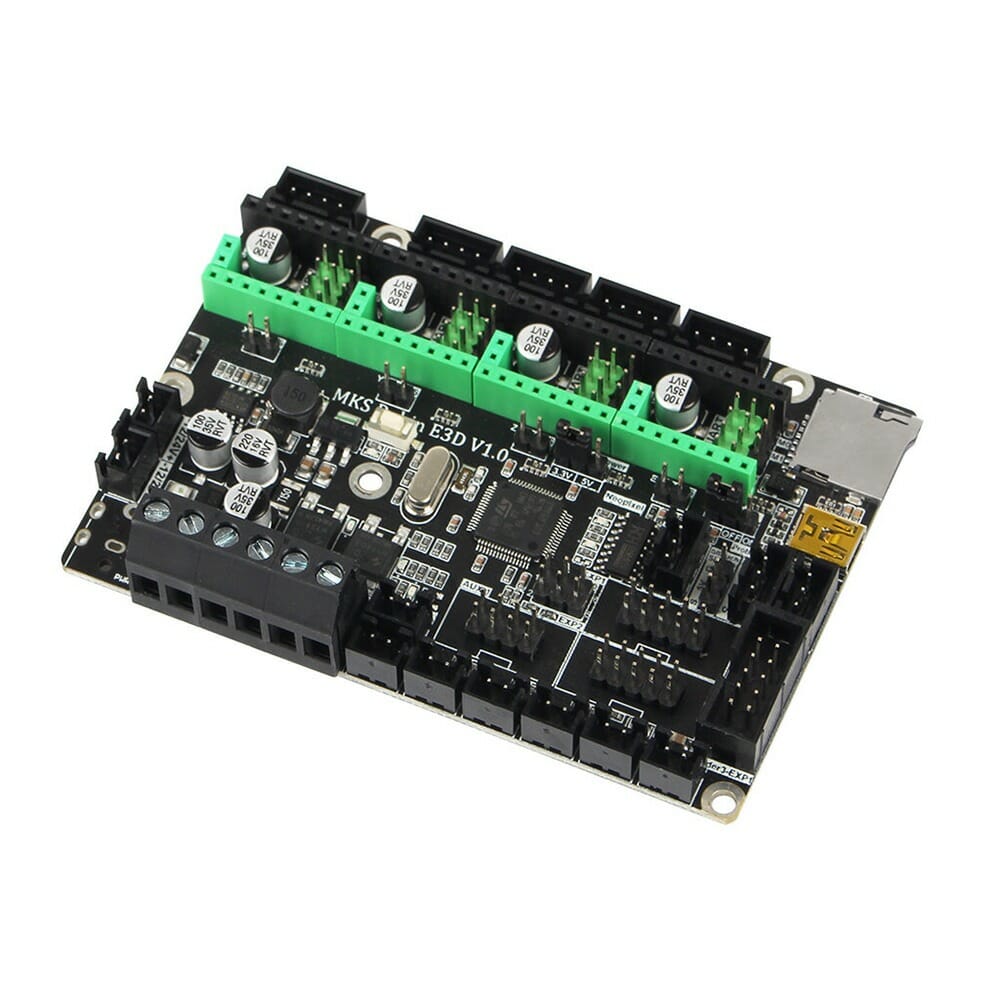

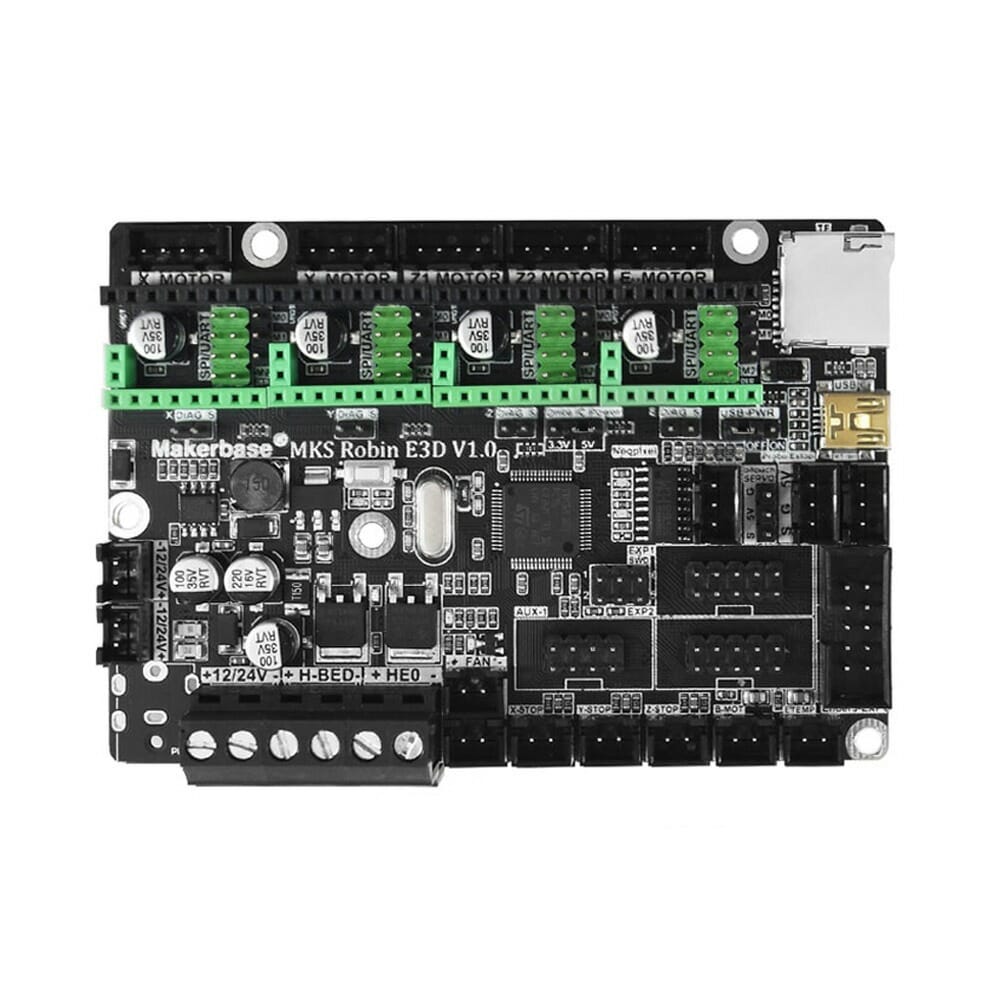

Placa MKS Robin E3D - 32 bits Suporte Marlin 2.0

Sobre a placa MKS Robin E3D

A placa MKS Robin Nano faz parte da série de placas Robin da Makerbase, o grande diferencial dessa série é sua memória de 32 bits, qualidade dos componentes e variedade de funções que antes só eram encontradas em placas muito caras.

A placa MKS Robin E3D em específico é um modelo feito sobre medida para suprir o mercado dos usuários da Creality. Ela possui as mesmas dimensões da placa original da Creality(Melzi) e serve para turbinar algumas funções da impressora.

Placa MKS Robin E3D ou E3?

Ambas as placas possuem a mesma proposta, “upgrade da placa da Ender 3”, mas possuem algumas pequenas diferenças:

• E3D – Ela não acompanha drivers, permitindo que você possa instalar como preferir. A principal vantagem dessa ideia é que se algum driver queimar você não perde a placa toda.
• E3 – Ela vem com drivers 2209 embutido. A principal vantagem é que sai mais barato.

Qual as melhorias desse upgrade?

Com o processador de 32 bits ARM Cortex-M3 você obterá as seguintes melhorias:

• Qualidade – Mais qualidade com o melhor planejamento de rotas
• Estabilidade – Menor chance de ocorrerem problemas no firmware por não ter as limitações de 8 bits
• Velocidade – Mais velocidade durante o cálculo das movimentações mais complexas como curvas e arcos
• Silêncio – As perdas de passo nos processadores de 8 bits geralmente são compensadas pelo firmware com a duplicação de passos, o que causa um movimento do motor mais alto e mais áspero.

Conexões

A placa possui entrada própria para BLTouch, 2 x Sensores de fim de filamento, módulo de desligamento por falta de energia, módulo de desligamento por finalização de impressão, módulo wifi e extensor de cartão SD.

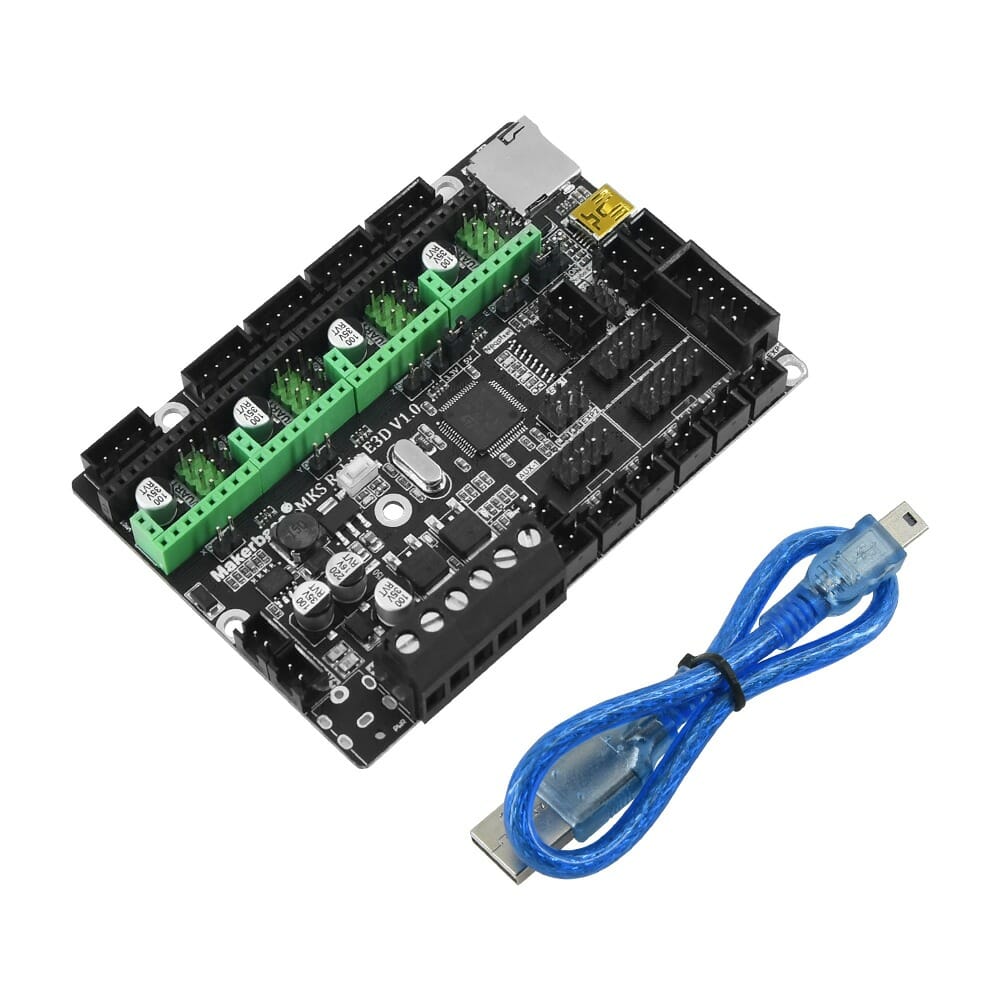

• Acompanha cabo USB
• Acompanha 20 jumpers

Atualização do Firmware

Caso queria, você poderá facilmente atualizar o firmware, no blog temos um tuturial para lhe ajudar na instalação. Tirando o tempo de download dos programas, o processo todo pode ser feito em menos de 30 minutos.
Você poderá fazer o download do firmware no repositório da Makerbase.
Ou utilizando o firmware mais recente do repositório da Marlin.

Instalação da Placa MKS Robin E3D

Como dito anteriormente a instalação física é muito simples, basta encaixar e já está pronto. Só precisará definir no firmware os drivers que for usar e pronto.

Vídeo como configurar o Marlin – Acelera3D

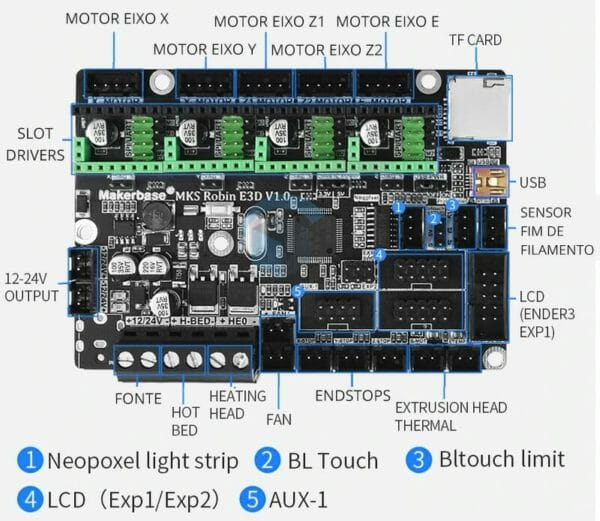

Diagrama de conexões da placa

Material: PCB

Microprocessador: Arm Cortex M3 72MHz 512kB

Drivers: Removíveis

Drivers compatíveis: A4988, DRV8825, LV8729, TMC2100, TMC2208, TMC2209…

Dimensões: 100,75 * 70,25 mm

Tensão: 12/24V

Impressoras compatíveis: Qualquer impressora com peças genéricas de impressora 3D.

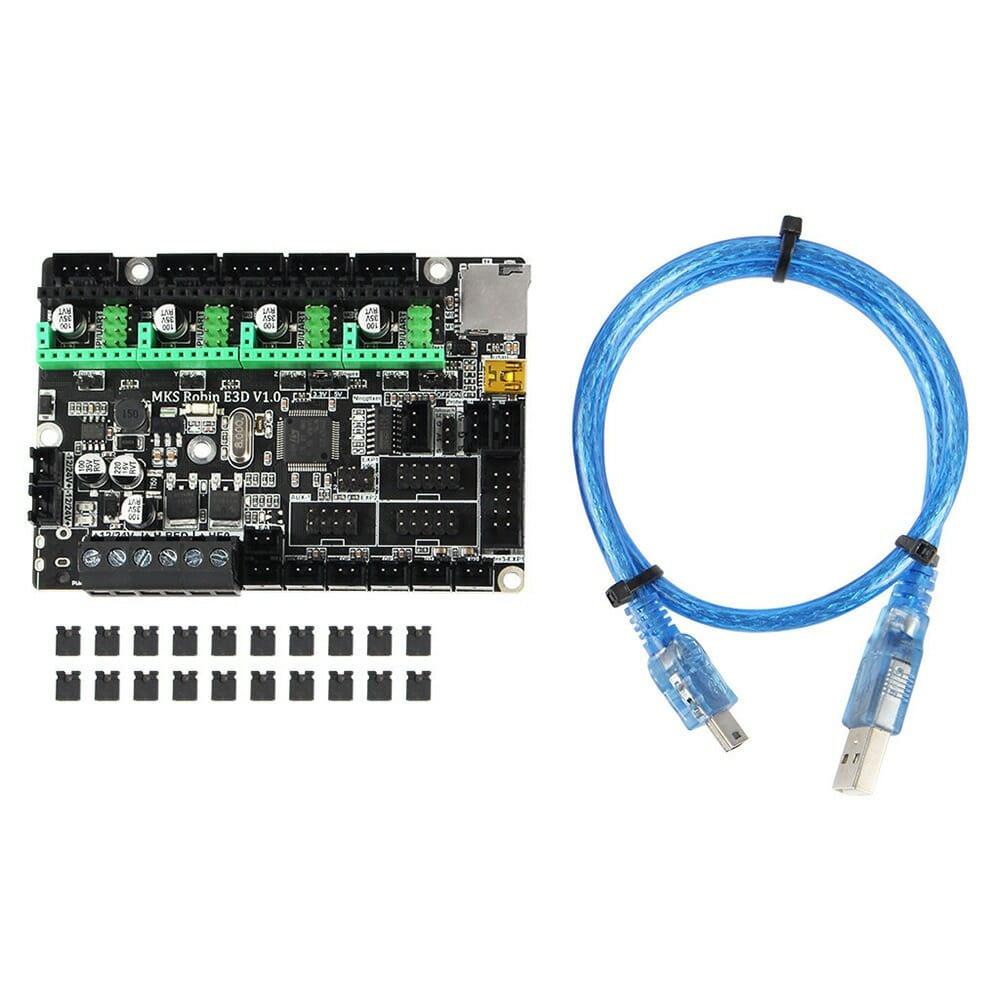

Acompanha: 1 x placa MKS Robin Nano v1.2 + 20 x jumpers + 4 x dissipadores para drivers + 1 x cabo
