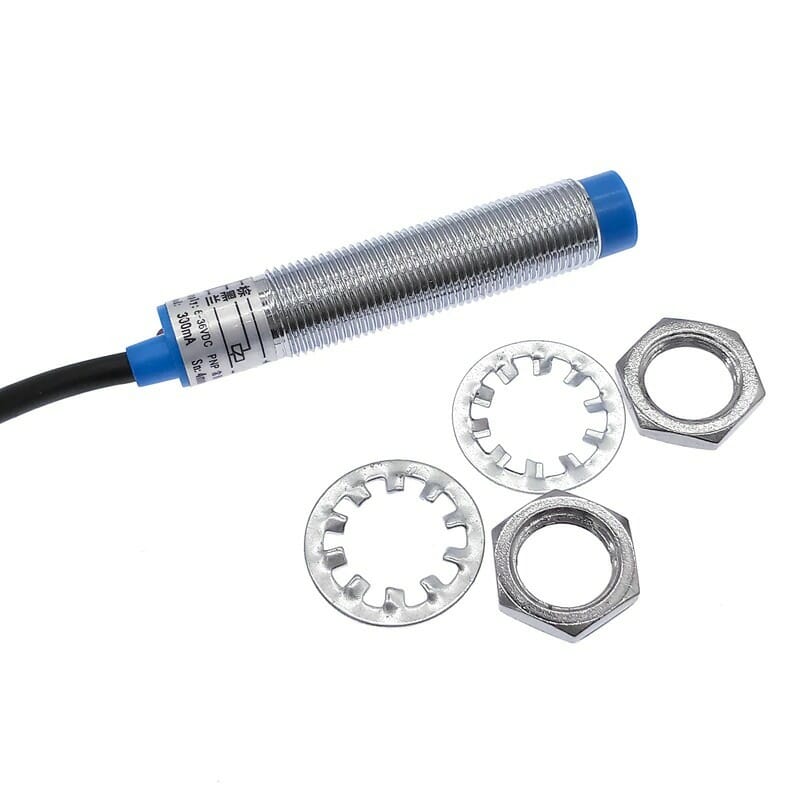

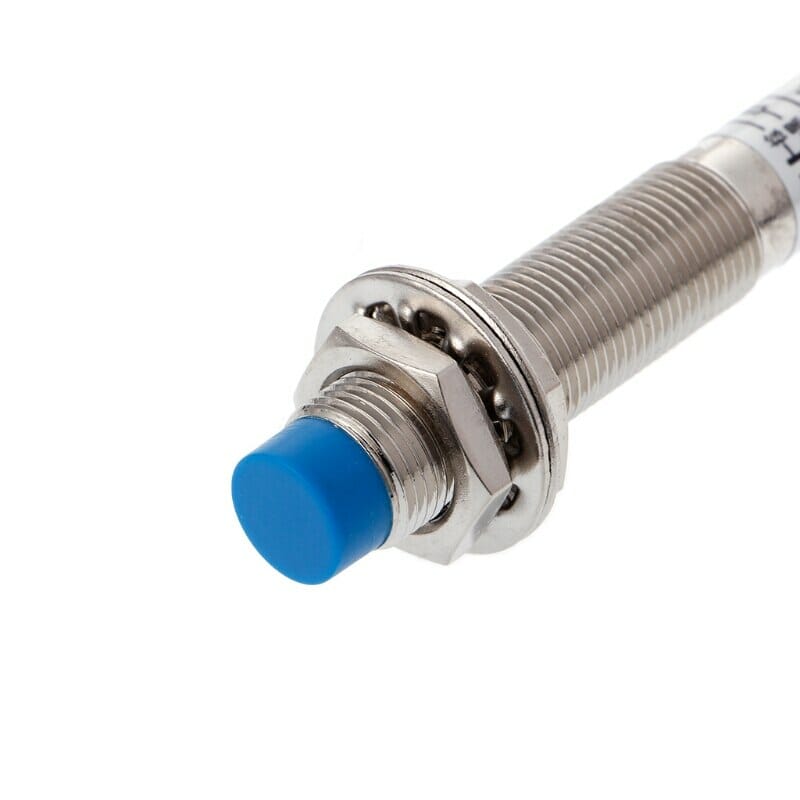

Sensor Indutivo - LJ12A3-4-Z/bx NPN 4mm

O quer faz o Sensor Indutivo na Impressora 3D?

Na impressão 3D o sensor indutivo é usado como um sensor para nivelamento automático. Ele possui um campo magnético interno que ativa o sinal quando determinado material chega a uma determinada distância da cabeça do sensor.

Sensor Indutivo ou Capacitivo

Sensor Indutivo – Ele usa um campo magnético para detectar metais ferrosos, a vantagem é que ele é muito preciso nisso e apresenta poucos problemas.

Sensor Capacitivo – Ele usa um campo elétrico que ativa com praticamente qualquer objeto, porém, isso também fazer com que muitas vezes ele ative quando não deveria ativar.

Sobre o LJ12A3-4-Z/bx

• Possui roscas que servem para alterar a altura em que deseja instalar o sensor.

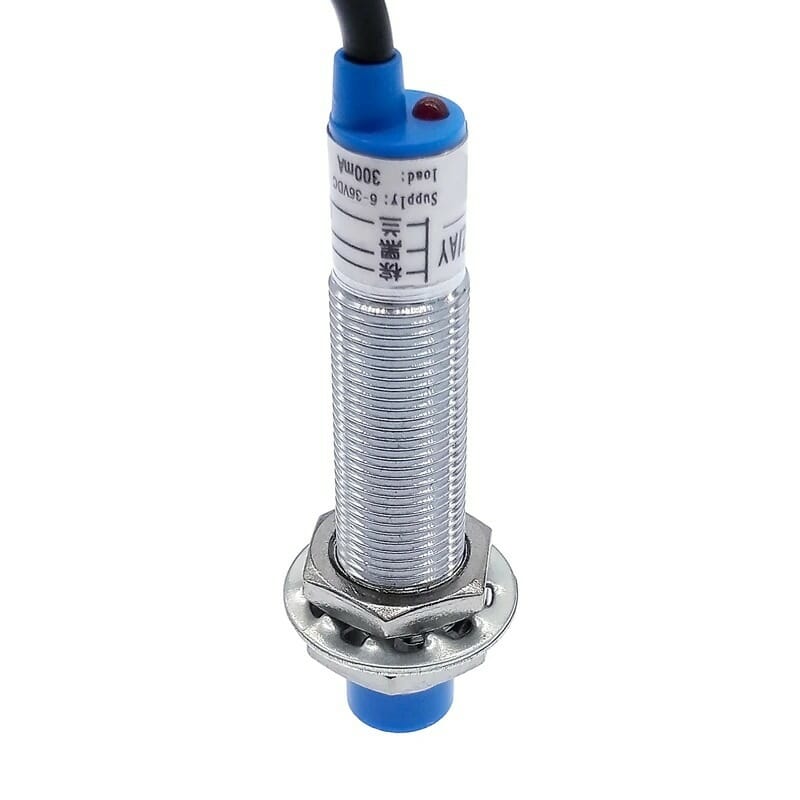

• LED indicador de ativamento.

Esse modelo de sensor indutivo possui uma distância de acionamento de 4 mm, trabalha com corrente contínua e possui 3 fios.

Possui contato normal aberto, ou seja, quando ativado ele fecha os contatos e ativa o sinal.

É do tipo NPN, ou seja, o fio de sinal é negativo.

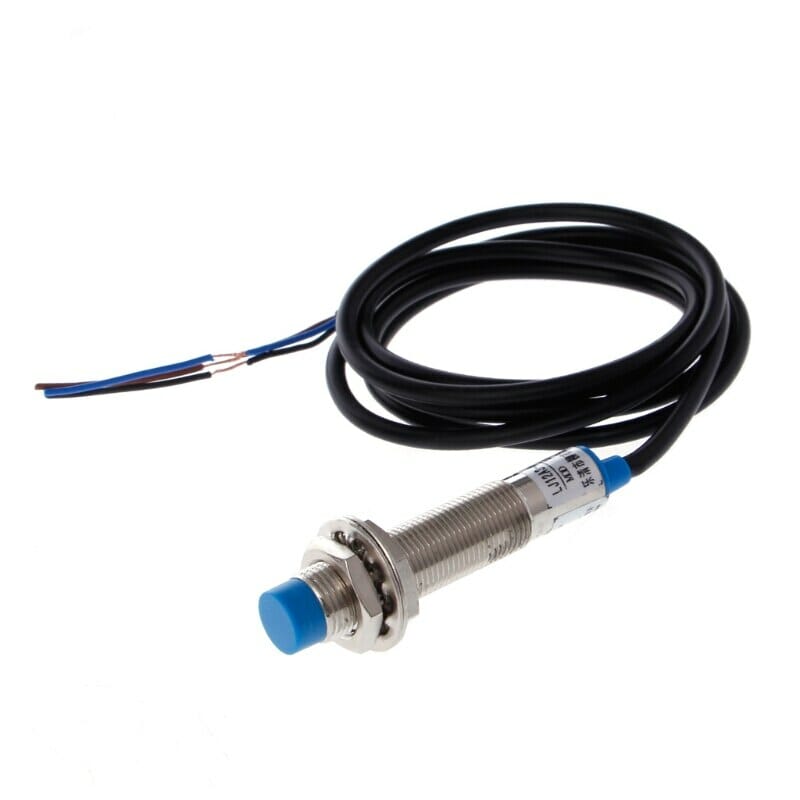

Sequência de cores:

• Marron(positivo)
• Preto(sinal)
• Azul(negativo)

Tensão diferente da placa

Esse sensor trabalhar com voltagens de 6 á 36V. Essa alta tensão permite que ele trabalhe com ótima precisão e confiabilidade, porém, a maioria das placas das impressoras 3D atuais trabalham apenas com tensão de 5V.

Para solucionar esse problema você pode instalar resistores ou utilizar o nosso optoacoplador que já deixa tudo pronto para essa utilização.

Instalação do Sensor Indutivo na Impressora 3D

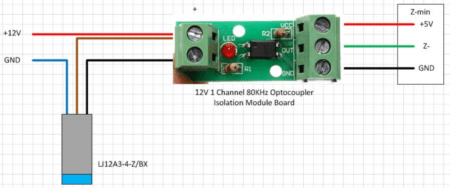

Configuração elétrica

Normalmente a instalação é feita conectando o sensor na placa no local do sensor de fim de curso do eixo Z. Isso porque será o sensor indutivo que passará a detectar quando é hora de parar de descer o carrinho do eixo Z.

Como dito anteriormente você poderá utilizar resistores para diminuir a tensão, porém o uso de optoacpladores tornam tudo mais fácil.

Para saber onde cada fio deverá ser conectado na placa você precisará procurar pelo diagrama da pinagem(“pinout”) da sua placa em específico. Esse diagrama mostrará qual pino da placa é positivo, negativo e sinal.

Configuração de Software

Feito as instalações elétricas entram as mudanças necessárias no firmware.

Mudar #define Z_MIN_ENDSTOP_INVERTING de false para true.

Remover às duas barras de #define FIX_MOUNTBED_PROBE

Adicionar duas barras em #define Z_MIN_PROBE_USES_Z_MIN_ENDSTOP_PIN

Material: Latão niquelado e ABS

Distância de detecção: 4 mm

Corrente de saída: 300 mA

Nível de proteção: IP67

Cor: Prata

Acompanha: 1 x sensor indutivo LJ12A3-4-Z/bx
